Админка: Сегменты
Сегменты предназначены для статической выдачи адреса абоненту.

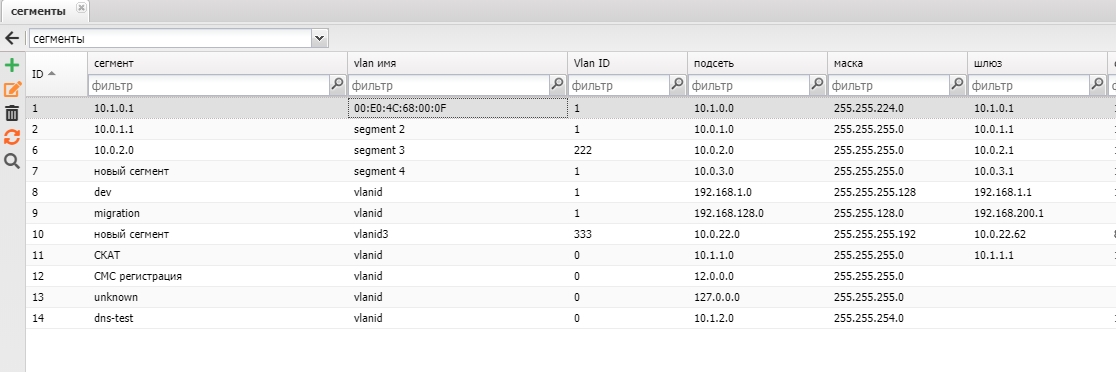

Интерфейс
Кнопки
| # | Кнопка | Описание |
|---|---|---|
| Добавить | Добавление нового сегмента | |
| Редактировать | Редактирование сегмента | |
| Удалить | Удаление сегмента | |
| Обновить | Обновляет список сегментов | |
| Просмотр | Просмотр списка IP адресов сегмента |
Создание/редактирование
| Сегмент | Название Сегмента в интерфейсе управления |
|---|---|
| Vlan(имя) | Название VLAN в котором используется сегмент |
| Vlan ID | Номер используемого vlan |
| Сеть | Адрес сети |
| Шлюз | IP адрес шлюза, выдаваемый клиенту |
| Маска | Маска сети |
| wins | Адрес Wins сервера. Используется чтобы в разных сегментах абоненты видели друг друга в "сетевом окружении" (требует настройки samba/wins сервера) |
| broadcast | Поле заполняется автоматически на основании сети и маски |
| NETBIOS | Тоже что и wins, заполнять одинаково |
| Time-server | Сервер NTP в вашей сети |
| DNS-server | DNS выдаваемый клиенту |
| DNS-server 2 | Второй DNS выдаваемый клиенту |
| Режим IP unnumbered | |
| Освободить | Введенные IP удаляются из выдачи абонентам |
| Shared network 1 | |
| Shared network 2 | |
| Shared network 3 | |
| Range | Используется для выдачи IP неизвестным MAC |
| Маршруты | Таблица маршрутов, которая применяться на устройстве клиента. Пример строка вида "16,10,10,10,10,0,1" отдаст клиенту на базе windows маршрут вида 10.10.0.0/16 via 10.10.0.1 |
| Маршруты хостов | Маршруты к одиночным хостам, которые применяться на устройстве клиента. Пример "192.168.0.1 10.10.0.1,192.168.3.1 10.10.0.1" отдаст 2 маршрута 192.168.0.1 via 10.10.0.1 и 192.168.3.1 via 10.10.0.1 |
Рекомендуем пользоваться IP Калькулятором для расчета адресов в вашем сегменте
ВНИМАНИЕ! Изменение сети или маски действующего сегмента приведет к переназначению IP у всех абонентов данного сегмента согласно новым параметрам
Удаление сегмента
При удаление сегмента будет проверено его использование у абонентов со статусами обычный, заморожен, отключен, удален а так же в устройствах (раздел vlans)

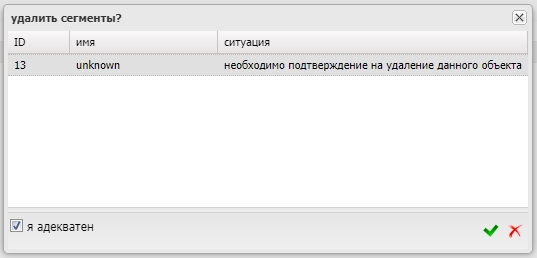

Если сегмент не используется, в окне подтверждения нужно поставить галочку "я адекватный" и подтвердить удаление.

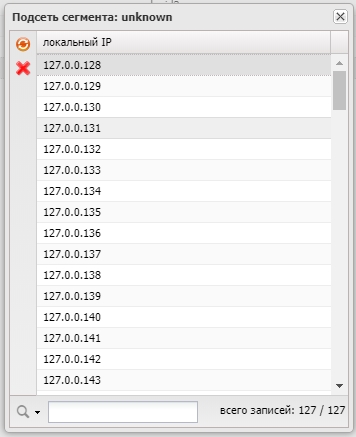

Просмотр списка IP
Позволяет посмотреть список IP доступных для выдачи абонентам и удалить выборочно IP из выдачи.
