Пример Сегмента на "живой сети"
Так что же такое Сегмент - в терминах MikBill ? - По сути это описание обычного Сегмента Вашей сети, его свойства и параметры. Ниже мы попытаемся в рамках примера объяснить его логическое и функциональное назначение. Данный пример является простым и универсальным, который покажет общие принципы организации DHCP relay, настройки Сегментов в MikBill

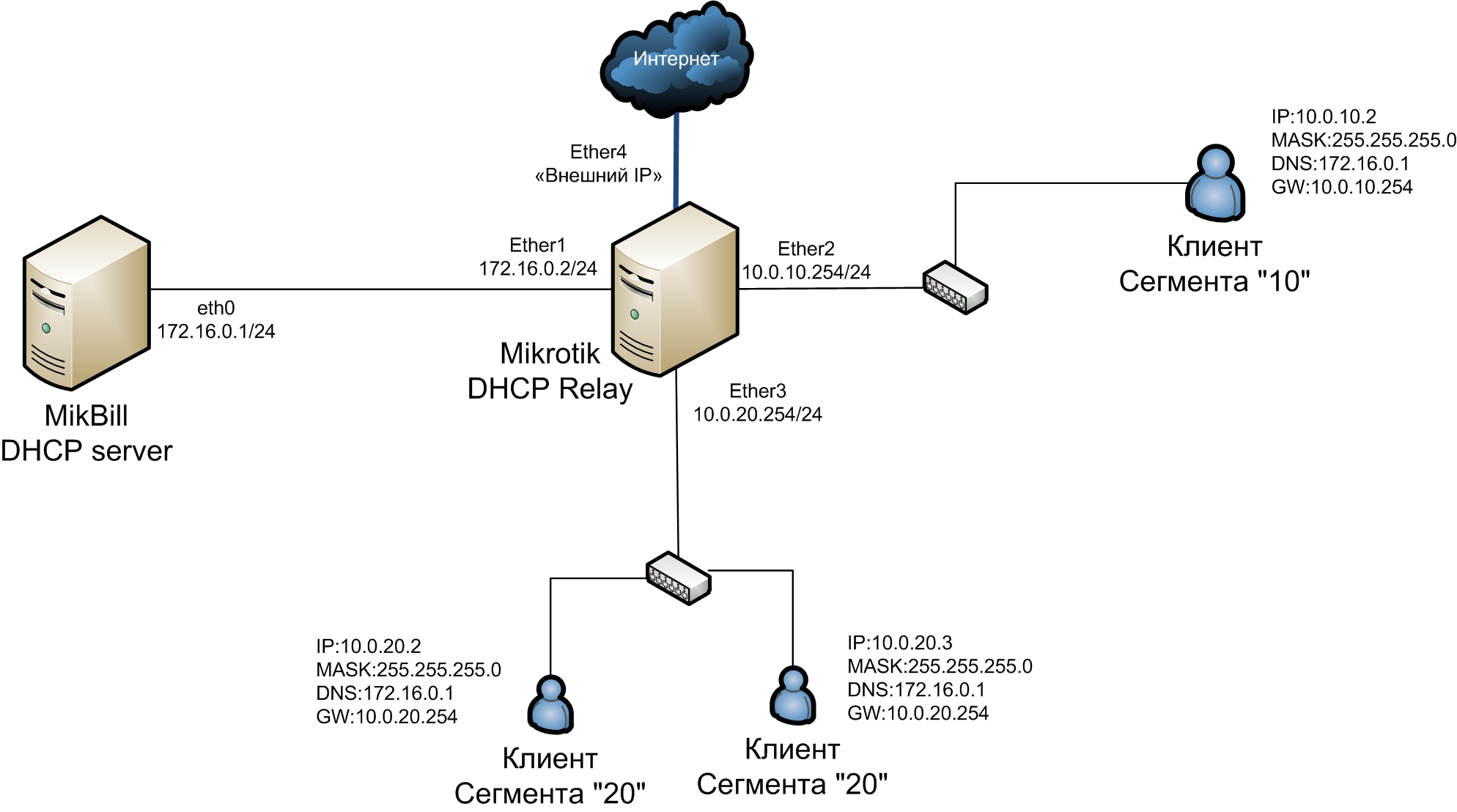

На рисунке ниже схема простой сети на пару сотен абонентов

Исходные данные:
1. Сервер Биллинга MikBill
IP: 172.16.0.1 MASK: 255.255.255.0
Таблица роутинга:
172.16.0.0/24 via eth0 10.0.10.0/24 via 172.16.0.2 10.0.20.0/24 via 172.16.0.2 default via 172.16.0.2
2. Mikrotik NAS имеет 4ре интерфейса
ether1 - смотрит на биллинг сервер ether2 - смотрит на клиентов в сегменте "10" ether3 - смотрит на клиентов в сегменте "20" ether4 - смотрит во внешний мир и имеет внешний IP
Соответственно его IP по интерфейсам
ether1: 172.16.0.2/24 ether2: 10.0.10.254/24 ether3: 10.0.20.254/24 ether4: 195.2.204.2/30
Таблица роутинга:
172.16.0.0/24 via ether1 10.0.10.0/24 via ether2 10.0.20.0/24 via ether3 195.2.204.0/30 via ether4 default via 195.2.204.1
Итог: Мы имеем IP адреса на интерфейсах и таблицы маршрутизации на обоих серверах + схему, теперь у нас есть картина прохождения трафика в сети от каждого узла к каждому узлу.
Задача:
- Настроить раздачу "автоматическую раздачу адресов" (DHCP) в данной сети.
- Чтобы указанный IP в административном интерфейсе MikBill выдавался конечному клиенту.
- Чтобы указанные в настройках Сегмента параметры (GW,DNS,NTP,Таблица роутинга) - тоже передавались клиенту.
- Чтобы в каждом из сегментов вновь подключенным клиентам выдавался IP из диапазона range ( тем у которых еще не занесен MAC-адрес в их "учетную запись").
Решение:
1. Настраиваем Сегмент - "Системные опции" 2. Создаем 2 сегмента как на картинках ниже

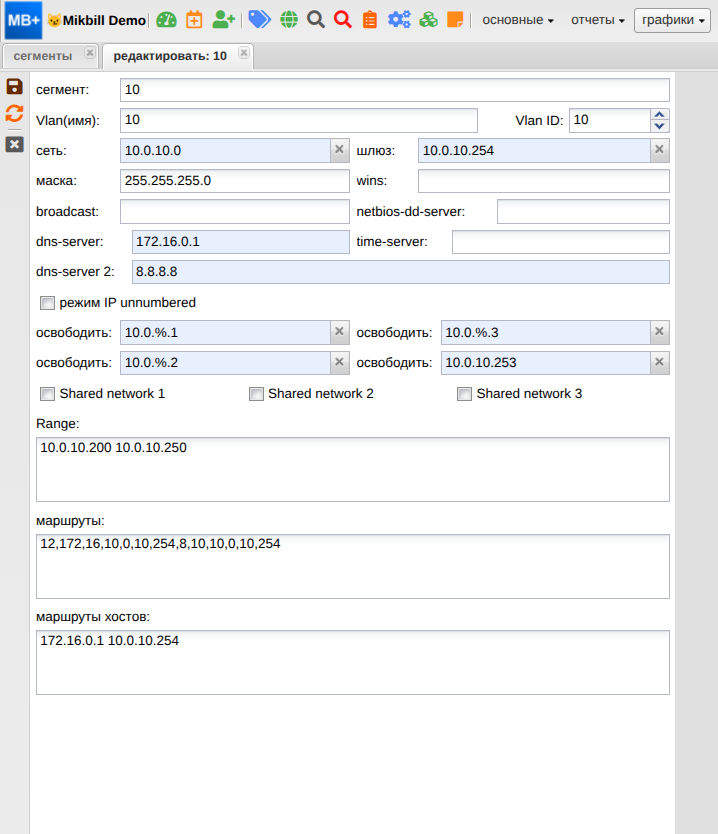

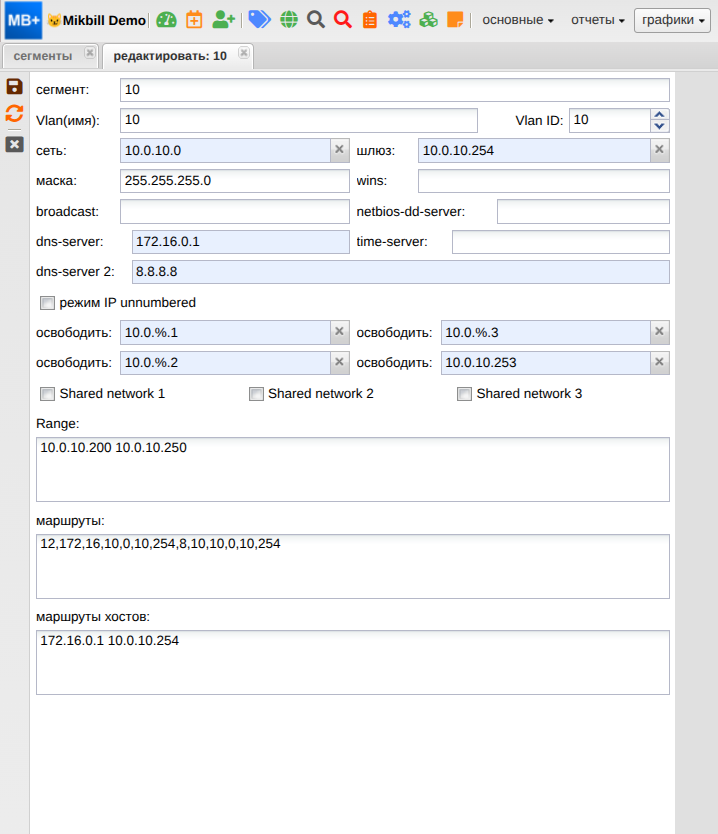

Сегмент "10"

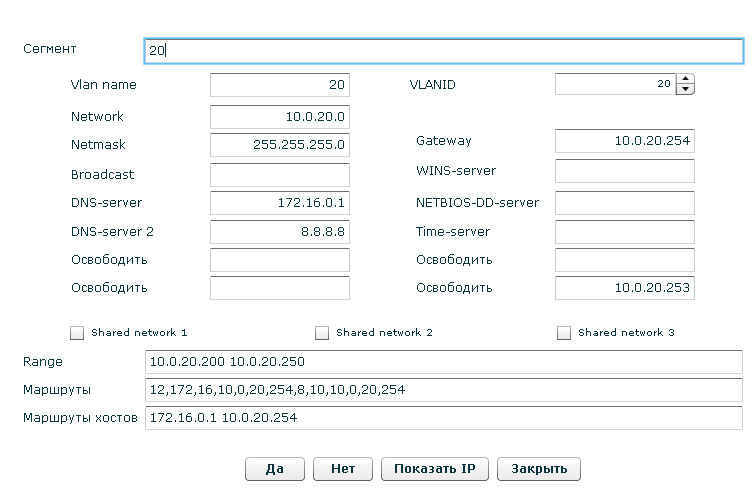

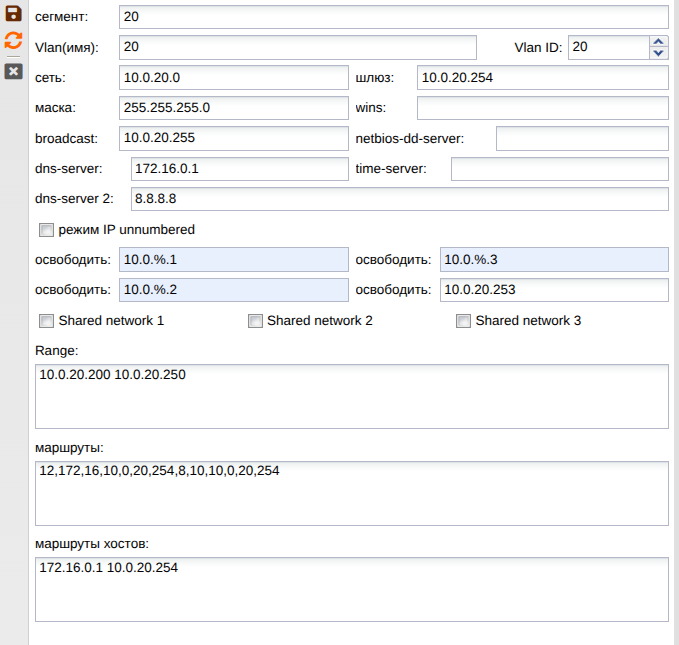

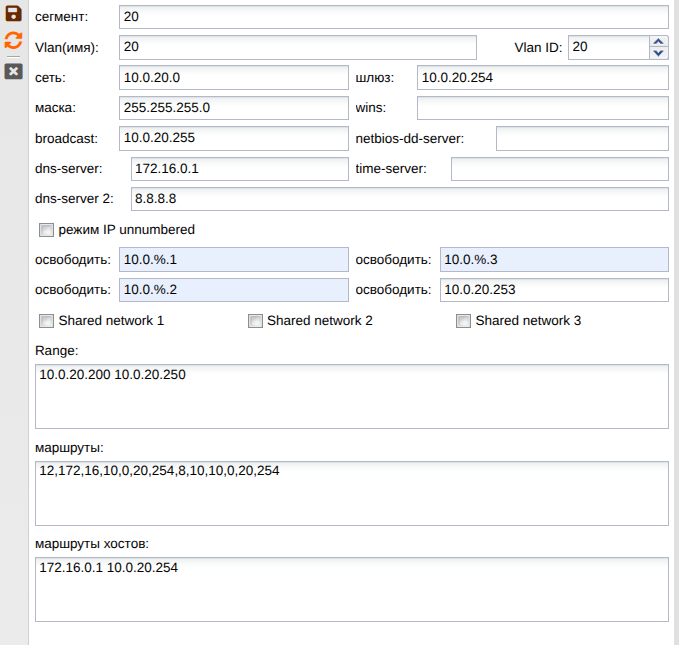

Сегмент "20"

3. Включаем на Mikrotik DHCP relay

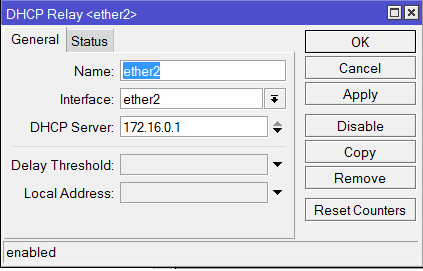

ether2

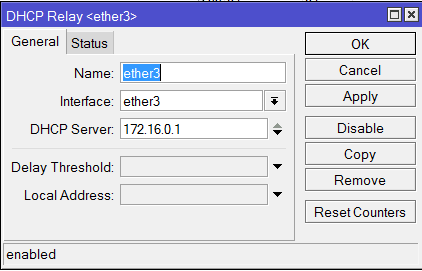

ether3

Все теперь каждый клиент получит IP согласно указанному сектору ( если занесен MAC) или же свободный из pool свободных что мы указали в Сегментах.
Соответственно если у вас любое другое оборудование или OS то по логической аналогии делаете DHCP relay и все будет в порядке.
По сегменту "10"
Каждый абонент кроме настроек еще и получит маршруты по DHCP от сервера ( удобно для передачи пиринговых сетей и т д) По сегменту "10"
172.16.0.0/12 via 10.0.10.254 10.0.0.0/8 via 10.0.10.254
