Примеры производительности Mikrotik

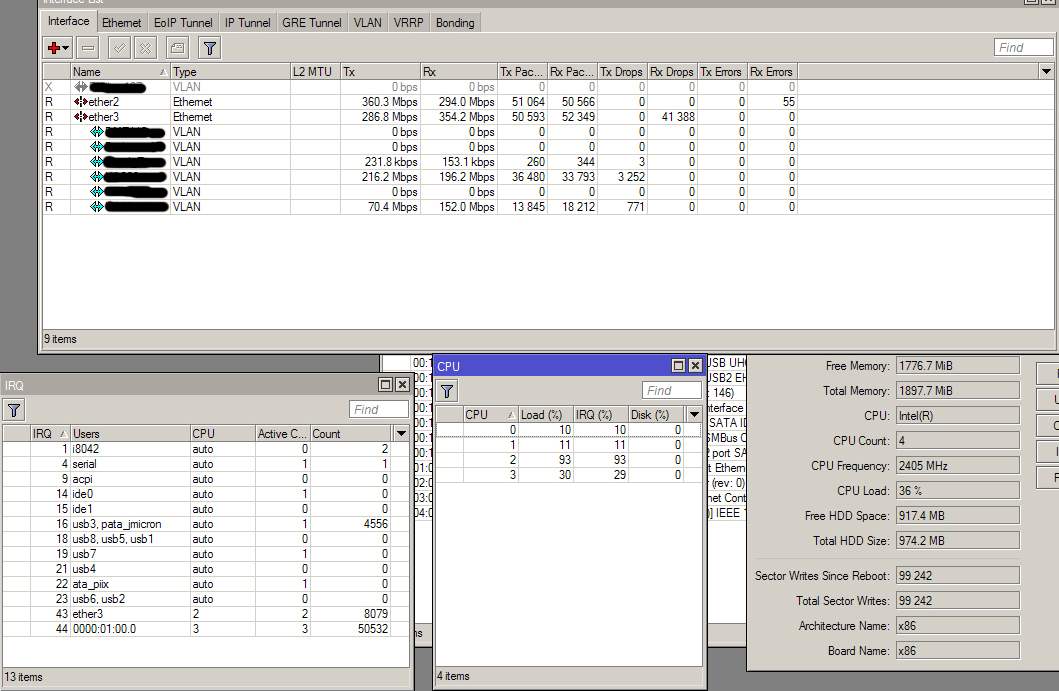

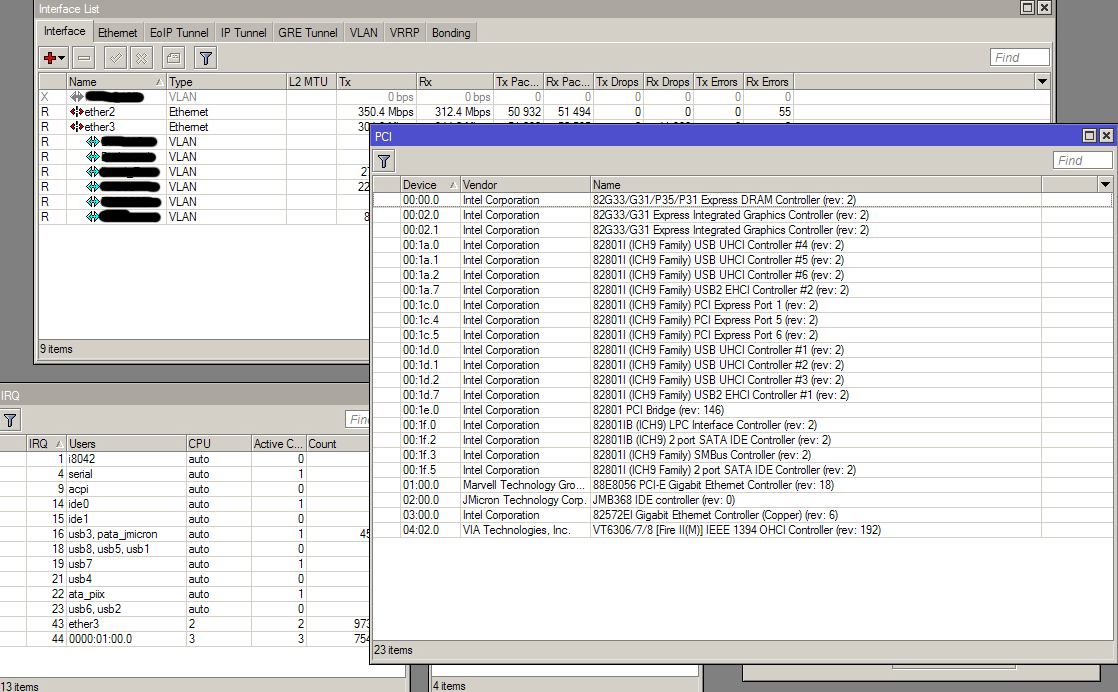

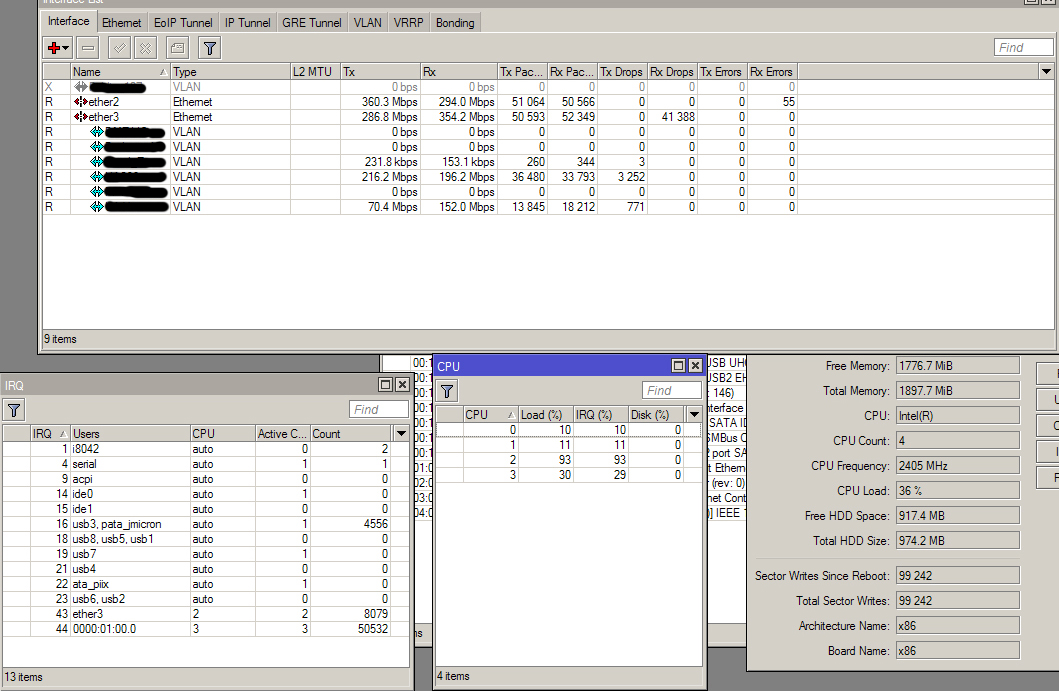

Узел Выполняет функции BGP маршрутизатор (Мир и страна), NAT ,
шейпера абонентов(порядка 1000 simple queue на sfq). 2 GB Ram, CPU intel Q6600 Core QUAD
Используется обычный PCI-E intel и встроеная сетевая
Ниже скриншоты работы около часа пик
![nolink& | nolink& |](http://wiki.mikbill.pro/lib/exe/fetch.php?media= :mikbill:документация:mikrotik-pci.jpg)
![nolink& | nolink& |](http://wiki.mikbill.pro/lib/exe/fetch.php?media= :mikbill:документация:lan_card_cpu_load.jpg)

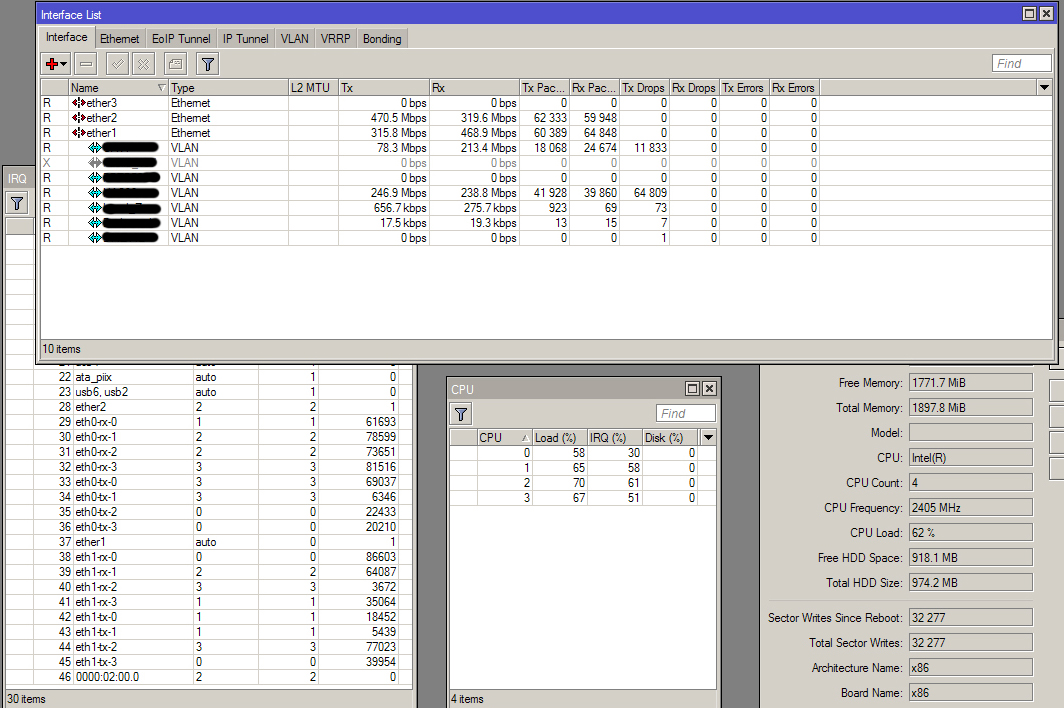

Та же самая машина но уже с сетевой картой intel PCI-E 82576 остальные характеристики теже(та же сеть)
![nolink& | nolink& |](http://wiki.mikbill.pro/lib/exe/fetch.php?media= :mikbill:документация:mikrotik-pcie-intel-82576card.jpg)

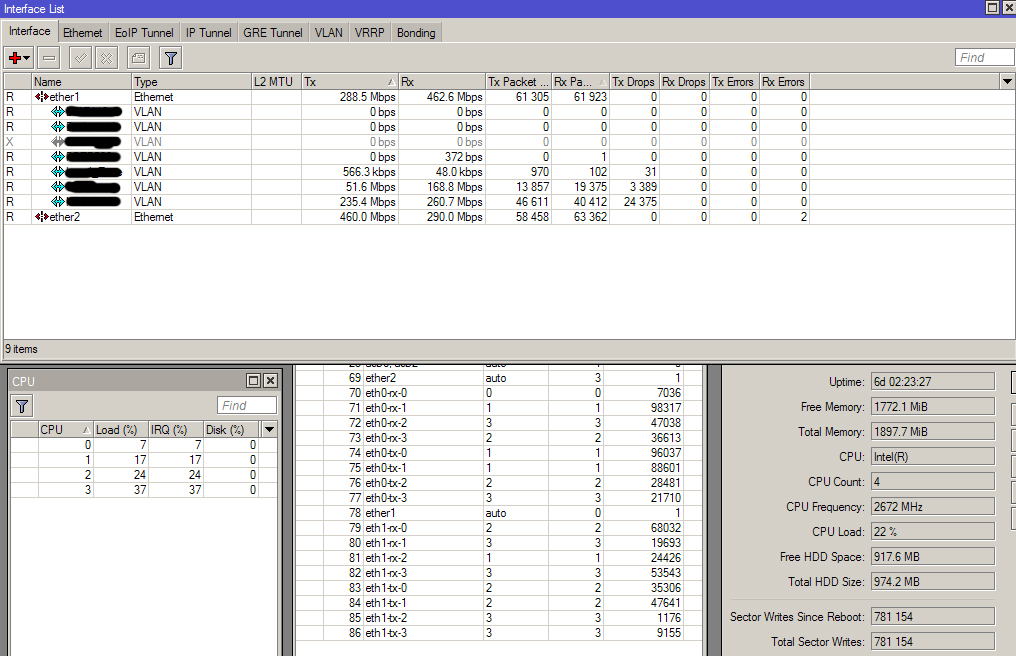

Нагрузка таже и таже сеть но замена процессора на intel CORE i7 и соотвествющей материнки.
шейперов стало больше, более 1000 simple queue на sfq ,NAT, BGP (страна и мир)
![nolink& | nolink& |](http://wiki.mikbill.pro/lib/exe/fetch.php?media= :mikbill:документация:mikrotik-pcie-intel-82576card-cpu-corei7.jpg)
Как видно новые процессоры и новая сетевая карта существенно увеличивают возможную рабочую емкость узла.

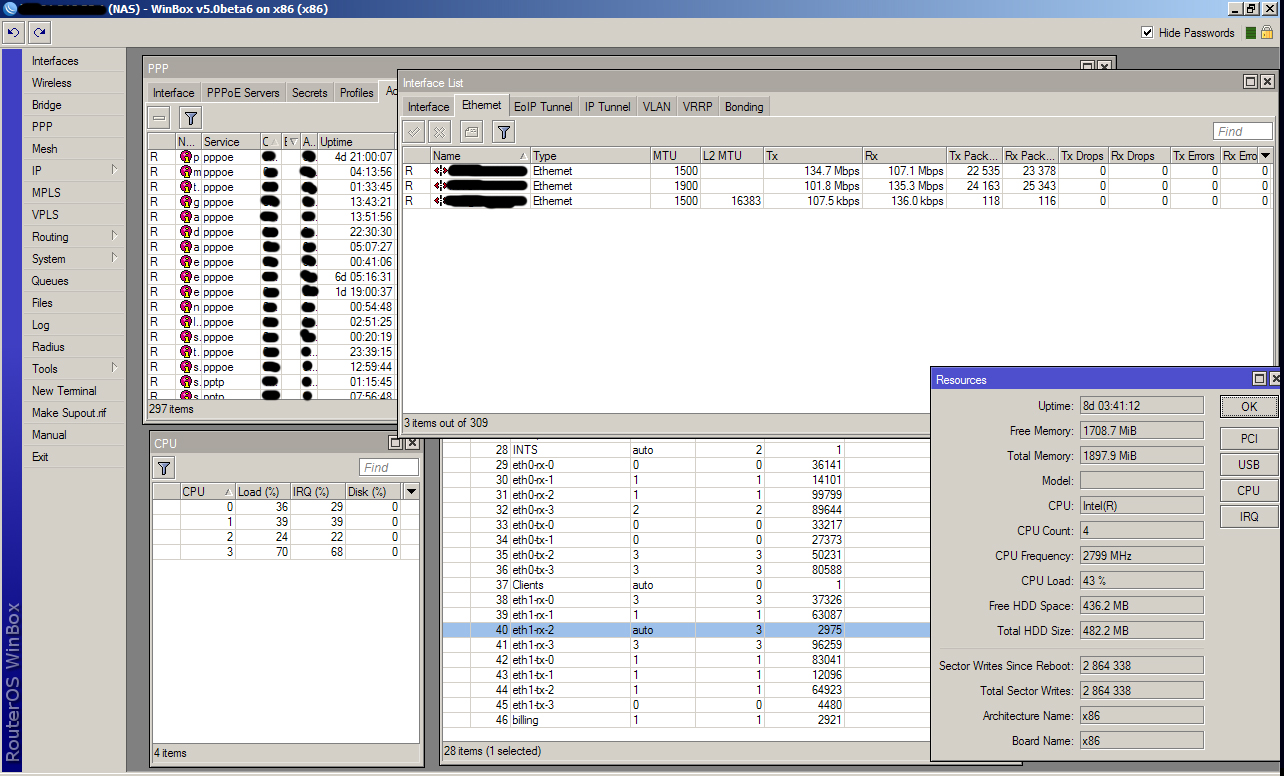

Ниже показан сервер доступа NAS PPPoE/PPTP
На нем стоит процессор intel Core Quad Q6800 , сетевая intel 82576
выполняет функцию доступа абонентов по pppoe/pptp без шифрования
так же на нем пристуствует BGP, NAT не выполняется - абонентам выдаются "внешние" адреса из пула.
![nolink& | nolink& |](http://wiki.mikbill.pro/lib/exe/fetch.php?media= :mikbill:документация:mikrotik-nas-pptp-pppoe-q6800-intel82576.jpg)

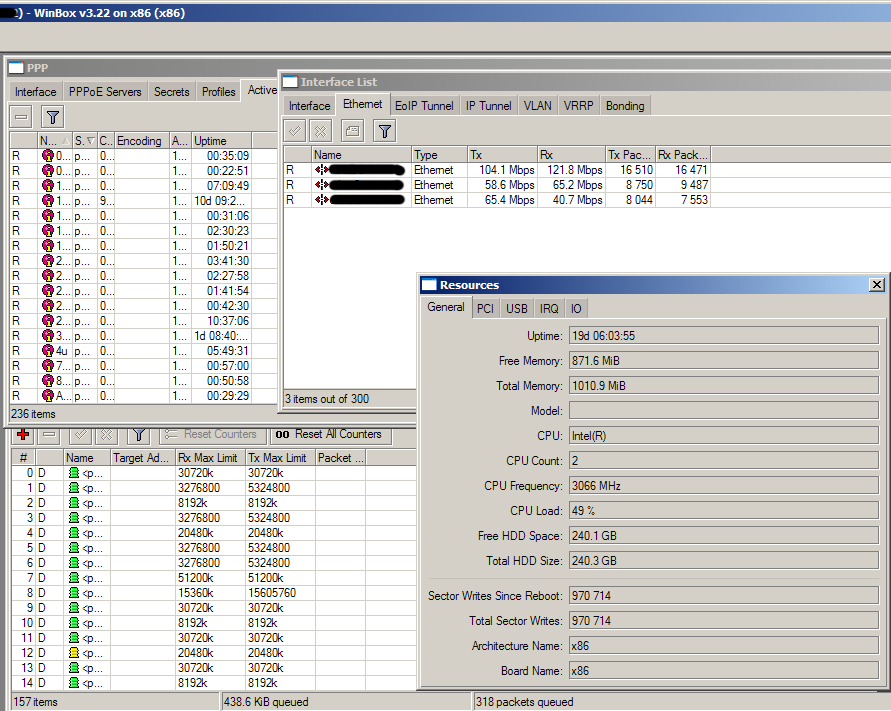

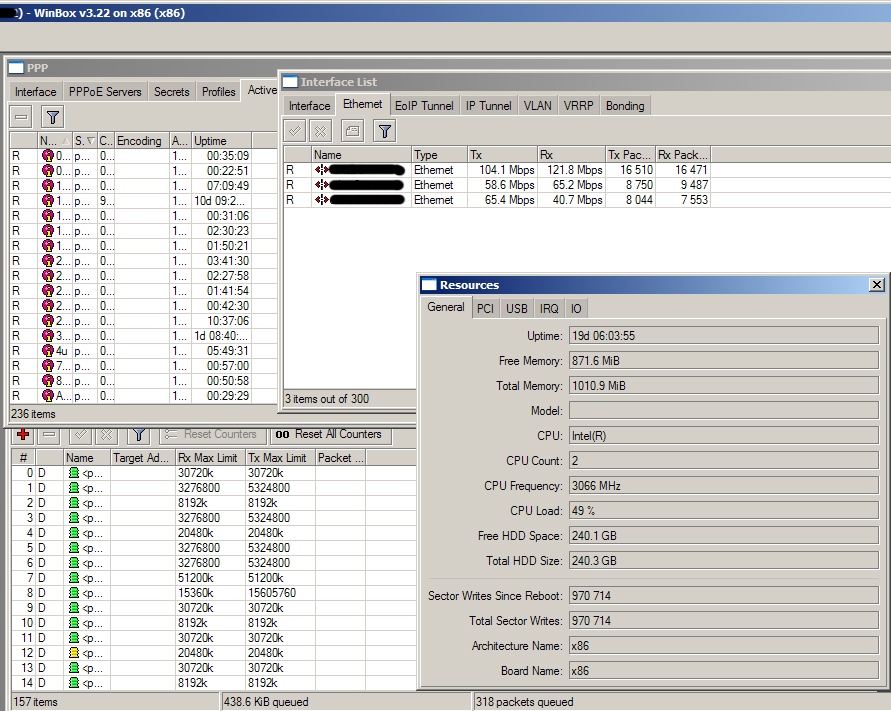

Ниже показан сервер доступа NAS PPPoE
На нем стоит процессор intel Dual Core - 2 ядра , встроеная сетевая и 2 обычных PCI intel
выполняет функцию доступа абонентов по pppoe без шифрования, динамические шейпера и BGP,
Так же присутствуют примерно 65 тегированых vlan на дома абонентов.
2 PCI интел используются чтобы разгрузить работу и 50% абонентских vlan идет на одну карту остальнео на другую. при использовани PCI-E карты этого бы не потребовалось.
Данная нагрузка примерно 60% от того что "потянет" этот узел.
Учитывая особенность работы PPPoE в режиме нескольких узлов, в этой сети применяют 3 подобных узла , которые в свою очередь автоматически и прозрачно для клиентов балансируют нагрузку между собой.
![nolink& | nolink& |](http://wiki.mikbill.pro/lib/exe/fetch.php?media= :mikbill:документация:mikrotik-dual-core-pppoe.jpg)
