Поддержан типа NAS Accel-IPoE начиная с версии 2.7.0

В данной статье будут указаны особенности настройки accel-ppp модуль ipoe в с связке с mikbill

Установка Accel-IPoE от MikBiLL

• Главная страница автора accel-ppp
• Accel-IPoE IPoE_ru.txt

Функционал который поддержан , фактически все что умеет сам модуль Accel-IPoE мы поддержали.

• IPoE/IP Unnumbered/QinQ IP Unnumbered
• "DHCP от Accel" ( не нужно включать модули dhcp другие вовсе)
• работа без "DHCP от Accel"
• Выдача "именных пулов" вместо IP от radius
• Режим "пулинга" для выдачи IP
• online
• шейпер
• шейпер по временным интервалам
• услуга турбо
• выкидывание
• стандартный функционал страницы без денег
• все варианты L4 redirect
• так же поддержаны "пулы без денег" для выдачи IP

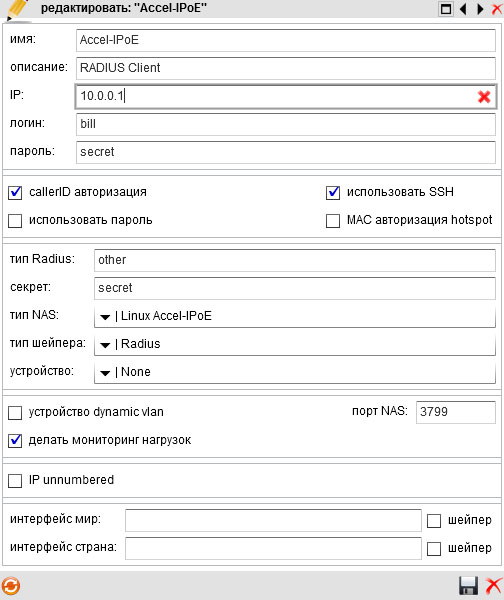

свойства NAS

Изменить под свои нужды имя, описание, IP, логин, пароль, секрет

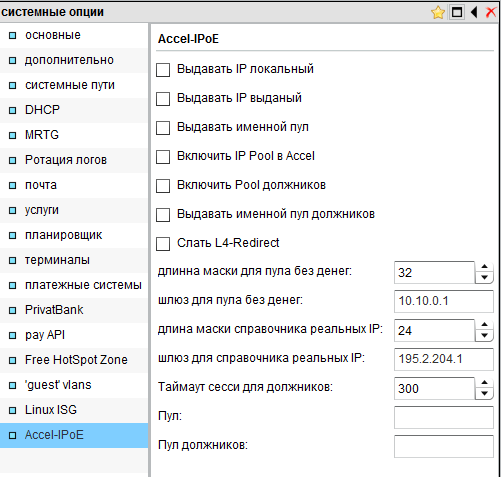

Указываем непосредственные свойства для Accel-ipoe:

Варианты использования опций выше:

1. Не включать ни одной галочки - это значит что у вас режим start=up
2. Включено только "Выдавать именной пул" - у вас используется пулы внутри конфига accel
3. "Выдать IP локальный"+"Выдать IP выданный" - используете выдачу IP из локальная сеть и выданный IP, указанных в микбилл
4. "Включить IP Pool в Accel"+"Выдать IP выданный" - используете выдачу IP из микбилл , всем выдаются ip в ротации + указанным абонентам фиксированные
5. Так же можно не использовать "Выдать IP выданный" в указанных вариантах выше

Так же после установки accel-ipoe необходимо открыть файл словаря самого accel как правило он тут

/usr/local/share/accel-ppp/radius/dictionary

и добавить строки ниже в самый конец файла

ATTRIBUTE DHCP-Router-IP-Address 241 ipaddr
ATTRIBUTE DHCP-Mask              242 integer
ATTRIBUTE L4-Redirect      243 integer
ATTRIBUTE L4-Redirect-ipset      244 string
ATTRIBUTE DHCP-Option82          245 octets
ATTRIBUTE AccelRemoteId 246 octets
ATTRIBUTE AccelCircuitId 247 octets

Для Работы нужно расширить словари freeradius

Словарь находится в разных ОС по разным местам ниже варианты нахождения файла словаря

/usr/share/freeradius/dictionary
/usr/local/share/freeradius/dictionary

[radius]
dictionary=/usr/local/share/accel-ppp/radius/dictionary
nas-identifier=accel
nas-ip-address=10.1.1.1
server=10.1.1.2,secret,auth-port=1812,acct-port=1813,req-limit=0,fail-time=0
dae-server=0.0.0.0:3799,secret
verbose=0
timeout=3
max-try=3
acct-delay-time=0

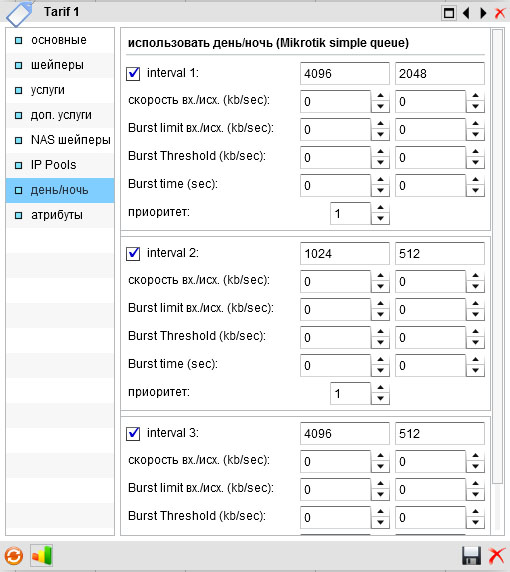

mikbill отправляет шейпер по атрибуту "Filter-Id" Так же возможен вариант с временными интервалами. Все едлать как указано на сайте accel по включению временных интервалов В микбил достаточно просто заполнить их в тарифе , по сути все работает как и в случае с accel-ppp.

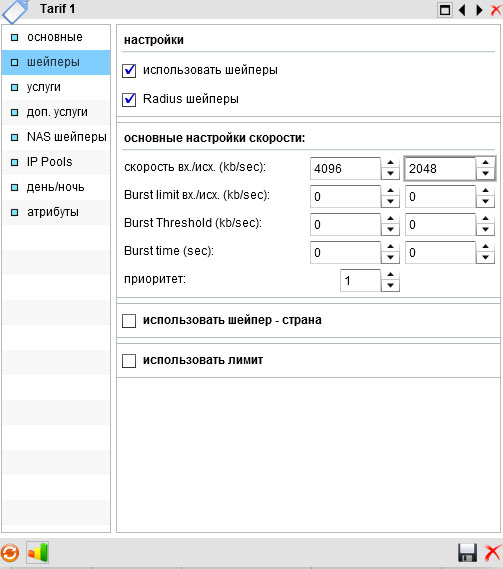

Обычный шейпер в тарифе

пример обычного шейпера в модуле

[shaper]
attr=Filter-Id
ifb=ifb0
up-limiter=htb
down-limiter=htb
cburst=1375000
r2q=10
quantum=1500
leaf-qdisc=sfq perturb 10
verbose=0

пример шейпера по интервалам в модуле

[shaper]
attr=Filter-Id
quantum=1500
time-range=1,7:00-00:59
time-range=2,1:00-3:59
time-range=3,4:00-6:59
up-limiter=htb
down-limiter=htb
cburst=1375000
ifb=ifb0
r2q=10
quantum=1500
leaf-qdisc=sfq perturb 10
verbose=0

Суть работы с должниками в следующем. Есть несколько вариантов как им выдать IP.

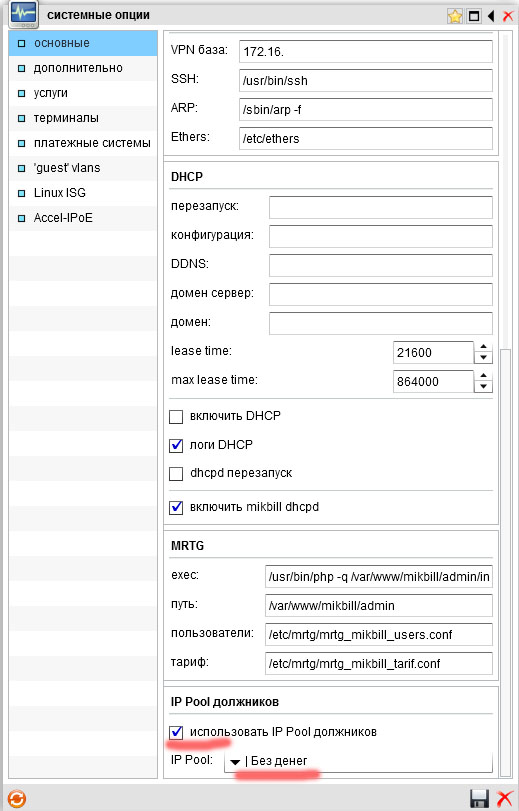

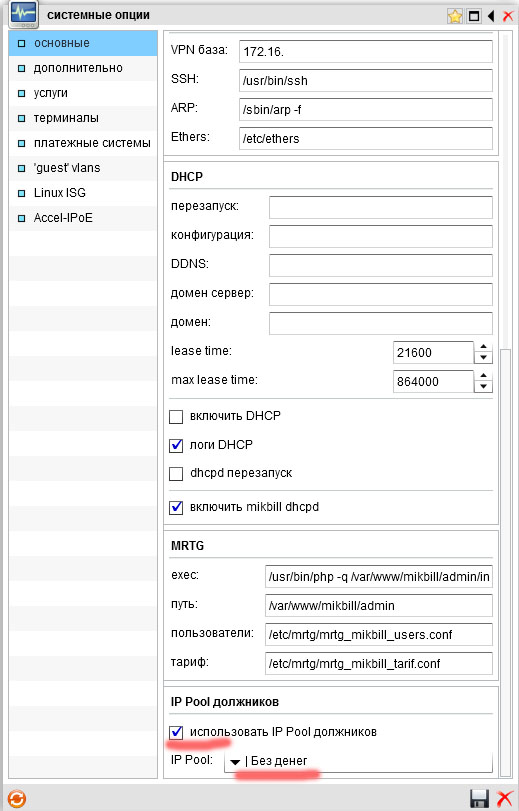

1. "Включить Pool должников"- средствами микбила выдается "пул должников", настройки ниже + укажите правильную маску в "системных опциях".
2. "Выдать именной пул должников" - вы указываете имя пула, который задан в конфиге акселя и ip выдаются из него.
3. слать "L4-Redirect" - эту опцию можно включать совместно с любой из выше или же только ее.

Указанный пул должников в mikbill будет выдаваться абонентам вместо их ip. Т е они получат от accel ip, mask, gw, dns, wins

пример конфига для "Выдать именной пул должников":

[ip-pool]
192.168.0.2-254/20,name=l4-redirect
gw-ip-address=192.168.0.1
attr=Framed-Pool

Если включена системная опция "слать L4-Redirect" то пир ответе для должников, заблокирован интернет и т д будет послан данный атрибут

L4-Redirect

По которому модуль ipoe может выполнить дополнительные действия например часть из конфига

[ipoe]
l4-redirect-ipset=l4

Т е в ipset 14 будет добавлена запись с IP абонента

[ipoe]
l4-redirect-table=100

В таблицу маршрутизации номер 100 будет добавлен маршрут на IP абонента

ниже примеры настроек модулей не забываем включить протокол accel Это делается 1 раз при установке accel-ppp

echo "100     accel/ipoe"  >> /etc/iproute2/rt_protos

режим работы аналогичный mikrotik hotspot или LinuxIGS

Поиск абонента идет по указанному в абоненте mac-адресу IP выдается согласно указаному абоненту сегменту шлюз и маска берутся из свойств сегмента dns, wins согласно настройкам accel Если указано "выдать реальник" то выдается внешний ip Хотя никто не мешает сделать 1 сегмент на внешних, другой на серых и т д

[ipoe]
username=lua:username
lua-file=/etc/accel-ppp.lua
lease-time=300
max-lease-time=300
attr-dhcp-client-ip=Framed-IP-Address
attr-dhcp-router-ip=DHCP-Router-IP-Address
attr-dhcp-mask=DHCP-Mask
attr-l4-redirect=L4-Redirect
shared=1
ifcfg=1
mode=L2
start=dhcpv4
proto=100
interface=re:eth1.101

файл /etc/accel-ppp.lua

function username(pkt)
return pkt:hdr('chaddr')
end

Поиск абонента идет по указанному в абоненте IP-адресу IP выдается согласно указаному абоненту сегменту шлюз и маска берутся из свойств сегмента dns, wins согласно настройкам accel Если указано "выдать реальник" то выдается внешний ip Хотя никто не мешает сделать 1 сегмент на внешних, другой на серых и т д

[ipoe]
username=ifname
lease-time=300
max-lease-time=300
attr-dhcp-client-ip=Framed-IP-Address
attr-dhcp-router-ip=DHCP-Router-IP-Address
attr-dhcp-mask=DHCP-Mask
attr-l4-redirect=L4-Redirect
shared=1
ifcfg=1
mode=L3
start=dhcpv4
proto=100
interface=re:eth1.101

Выполняет мониторинг вланов на eth1 начиная с 101 до 464 принцип работы 1 влан = 1 абонент Поиск абонента идет по указанному в абоненте устройству и порту IP выдается согласно указаному абоненту сегменту шлюз и маска берутся из свойств сегмента dns, wins согласно настройкам accel Если указано "выдать реальник" то выдается внешний ip Хотя никто не мешает сделать 1 сегмент на внешних, другой на серых и т д

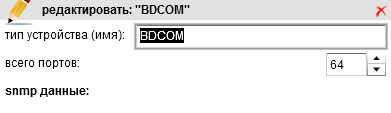

Пример настройки устройства BDCOM для пассивной оптики В конфиге устройства занесено так чтобы на каждую онушку давался свой разный влан от 101 до 464 Тип устройства

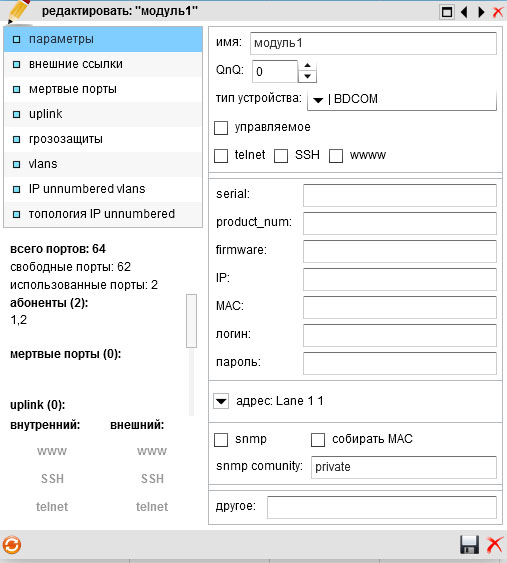

Само устройство (модуль 1)

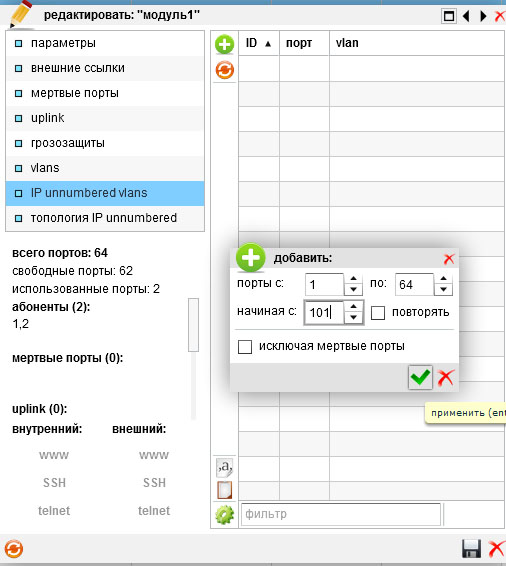

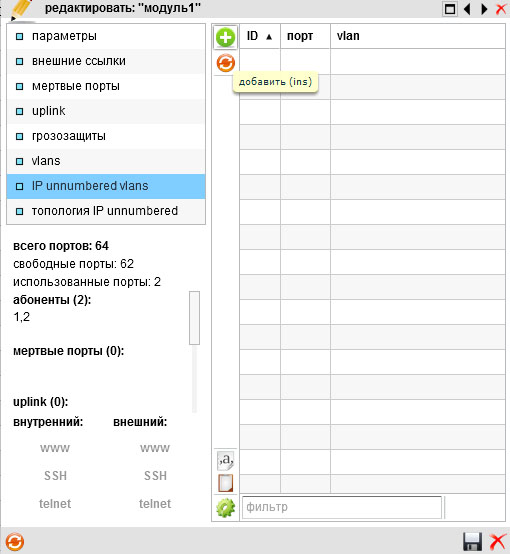

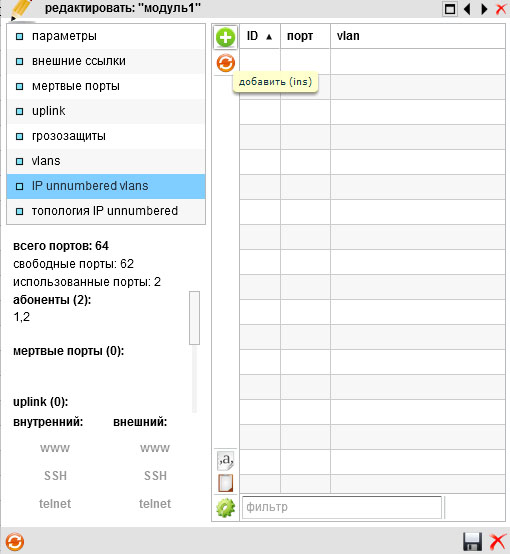

Добавляем пары влан=порт

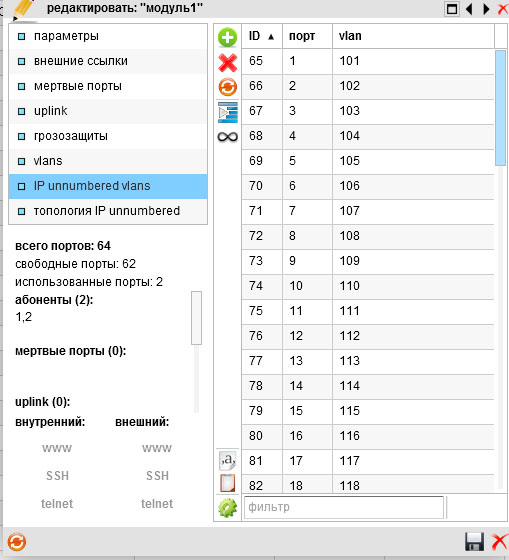

Итого результат

таким образом можно делать и с меньшим или с большим кол-вом портов. ну и никто вас не ограничивает кол-вом устройств.

После этого мы просто указываем абоненту модуль 1 и порт и все система всегда его авторизует и занесет в логи его мак. Пример

[ipoe]
username=ifname
lease-time=300
max-lease-time=300
attr-dhcp-client-ip=Framed-IP-Address
attr-dhcp-router-ip=DHCP-Router-IP-Address
attr-dhcp-mask=DHCP-Mask
attr-l4-redirect=L4-Redirect
shared=0
proxy-arp=0
proto=100
vlan-mon=eth1,101-464
vlan-timeout=600
vlan-name=%I.%N
interface=re:eth1\.[1-4][0-9][0-9]

Тут все так же как и в прошлом модуле за исключением одной детали которая указана ниже

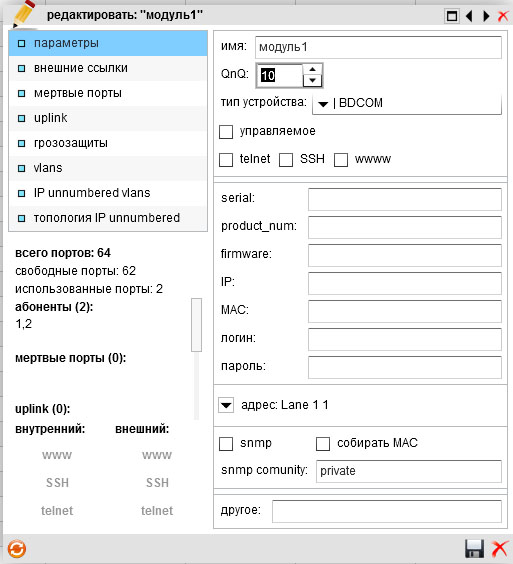

В настройках устройства нужно указать номер тега QinQ

Все остальные настройки в mikbill аналогичны Unnumbered. Пример

[ipoe]
username=ifname
lease-time=300
max-lease-time=300
attr-dhcp-client-ip=Framed-IP-Address
attr-dhcp-router-ip=DHCP-Router-IP-Address
attr-dhcp-mask=DHCP-Mask
attr-l4-redirect=L4-Redirect
shared=0
proxy-arp=0
proto=100
vlan-mon=re:eth1\.2[0-9][0-9][0-9],101-464
vlan-timeout=600
vlan-name=%I.%N
interface=re:eth1\.2[0-9][0-9][0-9].[1-4][0-9][0-9]

Т е слушается qinq 2000-2999 и vlan 100-464 на eth1

Еще можно в рамках одного accel-ppp Сделать все три режима настройки Т е разными свойствами interface и vlan-mon обеспечить одновременную работу всех режимов и на каждом interface будет свой режим. Например на одном NAS нам понадобилось

1 часть вланов были в авторизации по mac и там было в каждом влан много абонентов

2 Другая часть вланов была unnumbered

vlan-mon=eth1,101-464
vlan-timeout=600
vlan-name=%I.%N
interface=re:eth1\.[1-4][0-9][0-9],shared=0,mode=L2
interdace=re:eth2.100,shared=1,mode=L2
