Режим IP Unnumbered

← Режим Option 82 | Режим IP Unnumbered | Шаблоны Option 82 →

Рассмотрим логику работы технологии IP Unnumbered

По сути наша задача запереть в изолированный vlan каждого абонента, при этом предоставить ему все услуги. То есть все абоненты нашей сети будут каждый в своем vlan

Первый разумный вопрос возникает сразу - "нам не хватит vlan". ответ на него прост, vlan хватит по одной причины, существует разрыв в ценах на оборудование cisco для агрегации такого кол-ва vlan и мы получаем или железо которое может разрулить на каждый виртуальный роутер по 4095 vlan или же несколько устройств по 600,800,1000 активных vlan. Поэтому в большинстве провайдеров будет несколько узлов агрегации.

По логической топологии сеть делится на 2 ключевых элемента.

• свич "агрегации" - cisco которая собственно и делает ip unnumbered
• "надомный" свич - подойдет любой smart свич, лишь бы он мог сделать vlan и отдать его в теге на порт uplink.

Рассмотрим прохождение трафика от абонента к NAS или роутеру.

1. "Надомный" свич - на абонентских портах vlan в режиме untag, те же vlan на порту uplink в режиме tag - это единственные функции какие от него требуются
2. Транспортная сеть - участок сети между "надомным" свичем и свичем "агрегации", задача пропустить tag vlan
3. Свич "агрегации" - cisco, которая делает ip unnumbered. Агрегирует все tag vlan в один (или несколько) vlan, методом proxyarp для ухода на след уровень
4. NAS(или роутер) - принимает поток трафика после агрегации его cisco (т е мы видим тут трафик от абонентов, но у нас он весь с mac-ом cisco) Абонент соответственно может идентифицироваться по IP. (MikBiLL поддерживает данный функционал на базе Mikrotik и LinuxISG )
5. Сам интернет

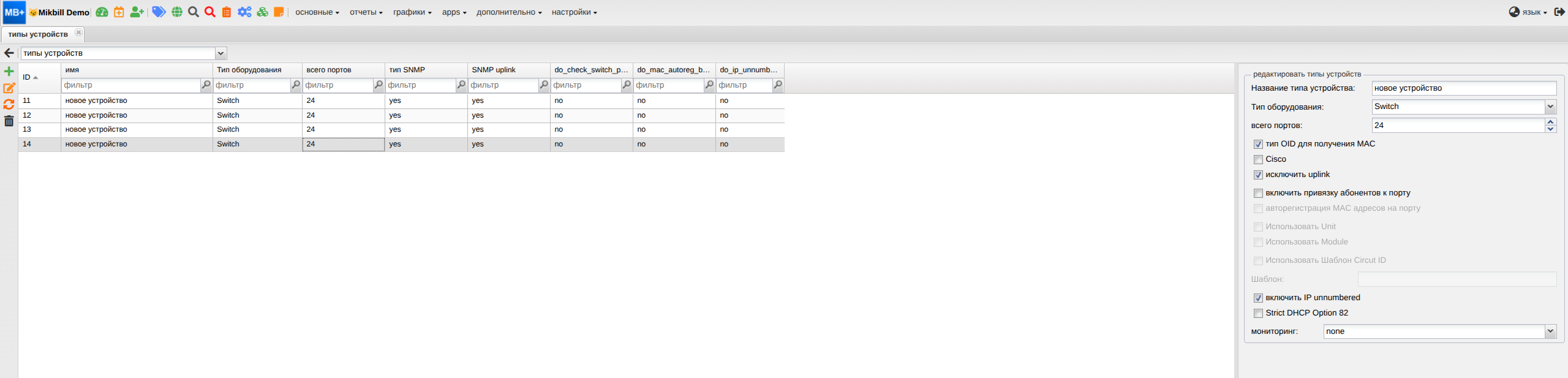

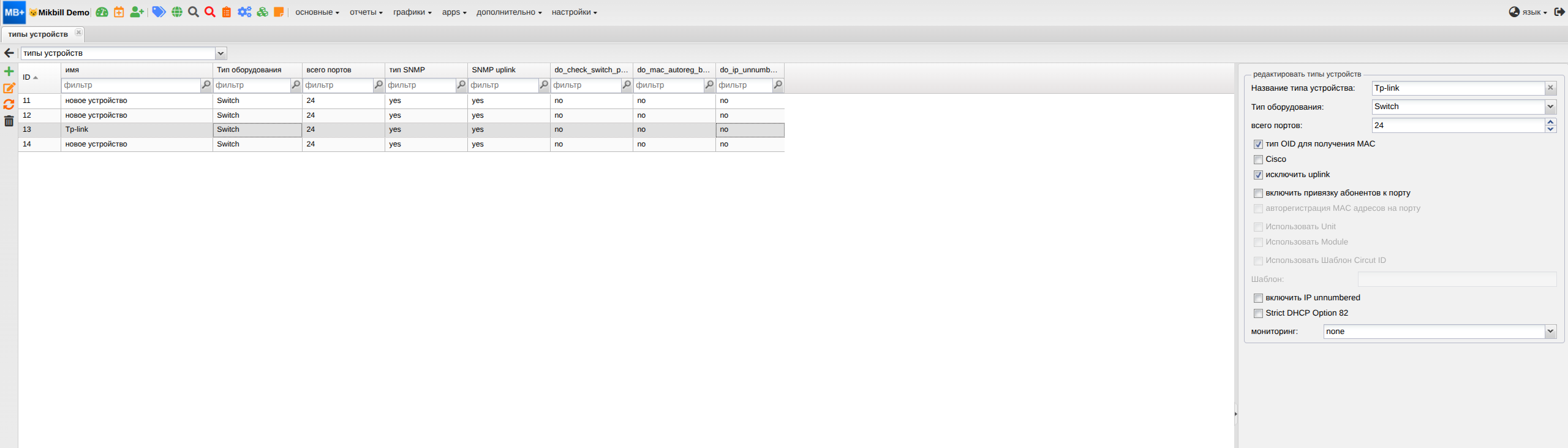

Чтобы включить режим IP Unnumbered необходимо открыть "настройки"-"справочники"-"типы устройств"

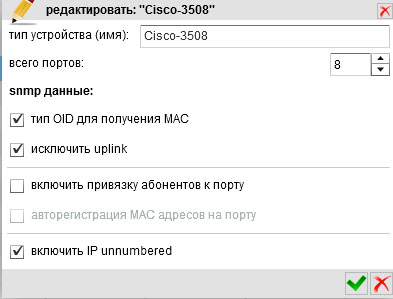

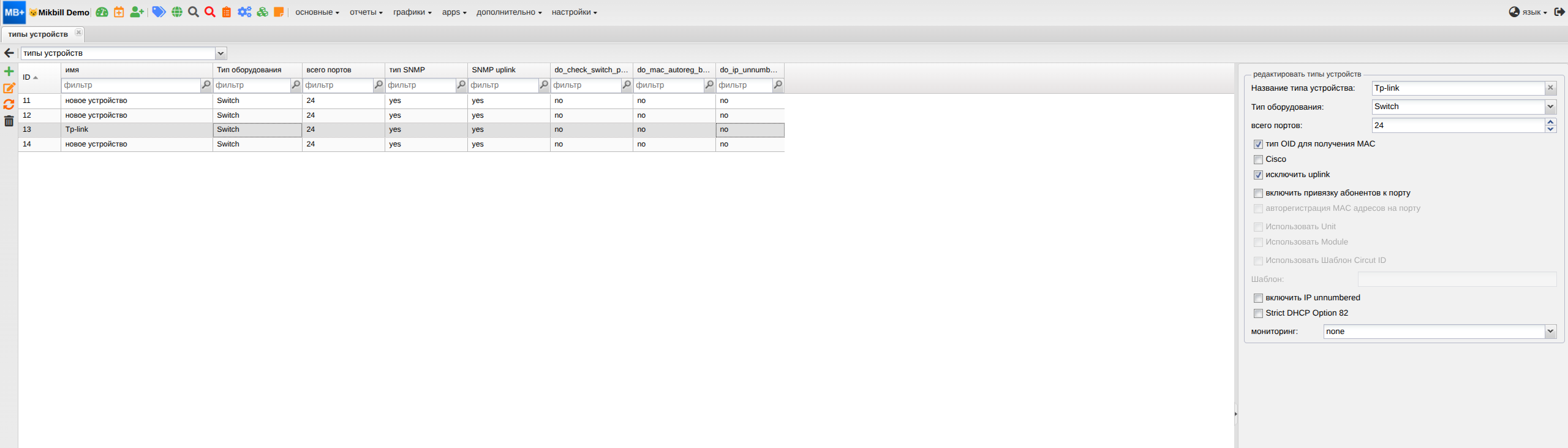

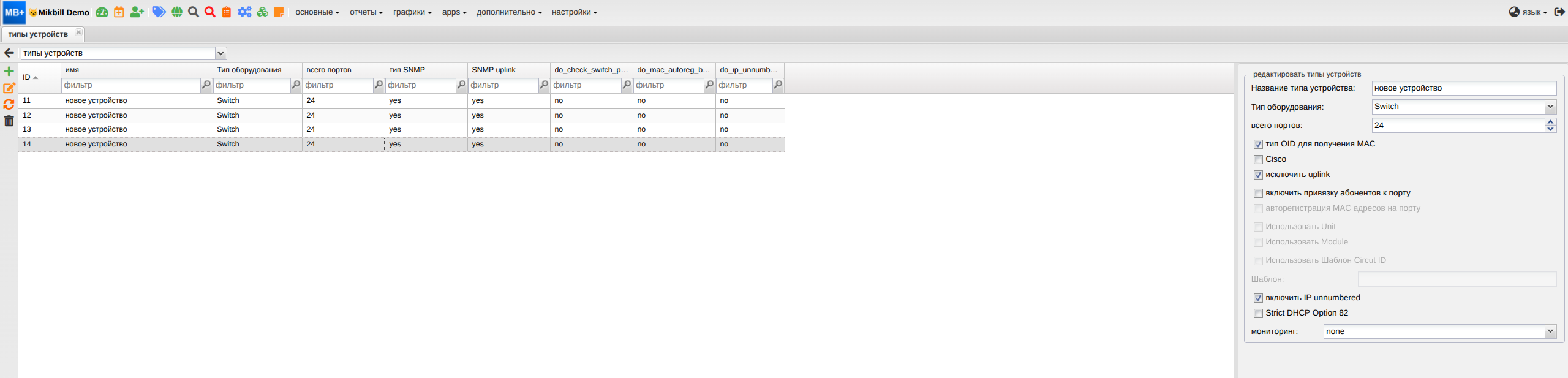

Включаем опцию "IP Unnumbered"

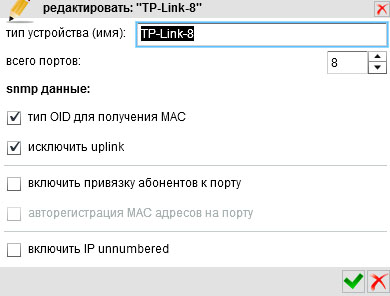

на них не нужно указывать никаких настроек по DHCP

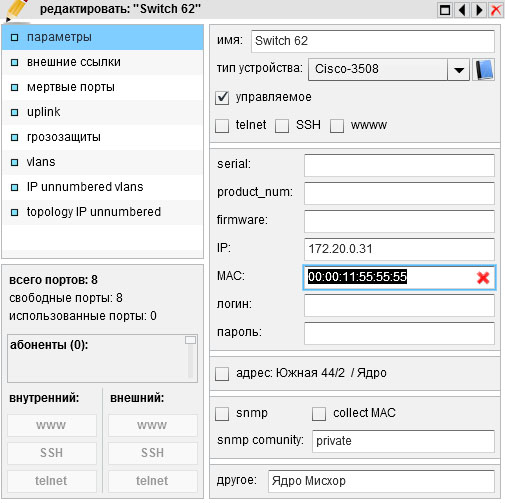

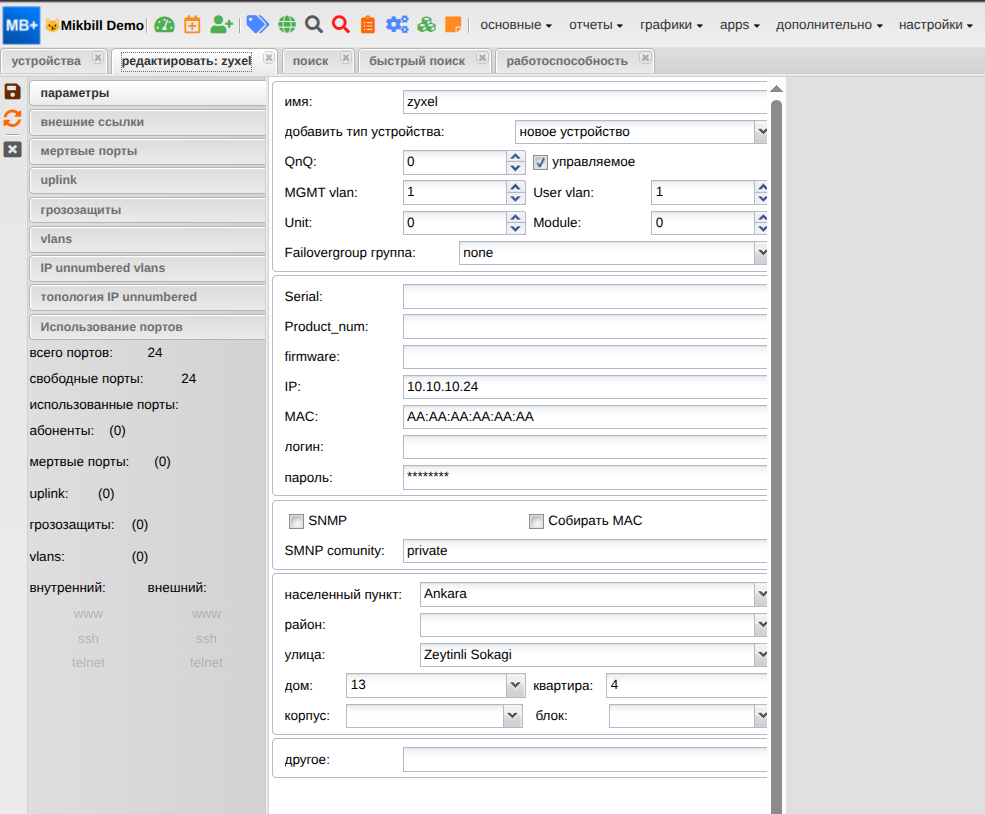

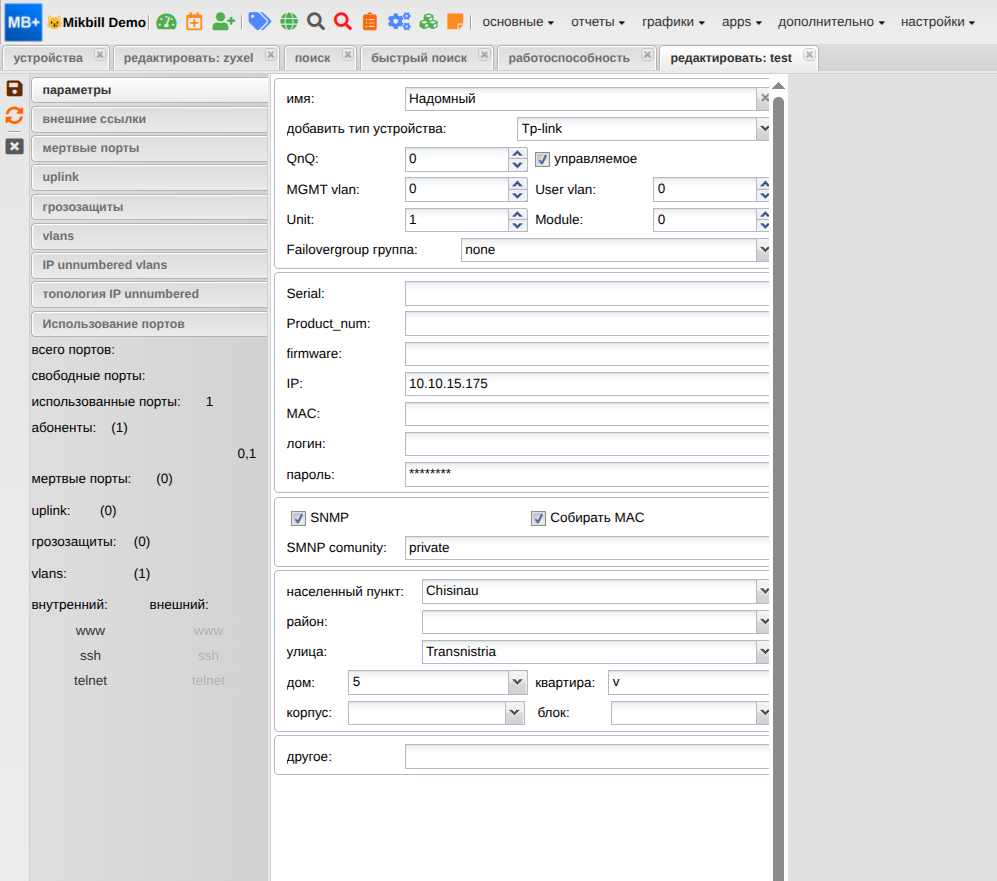

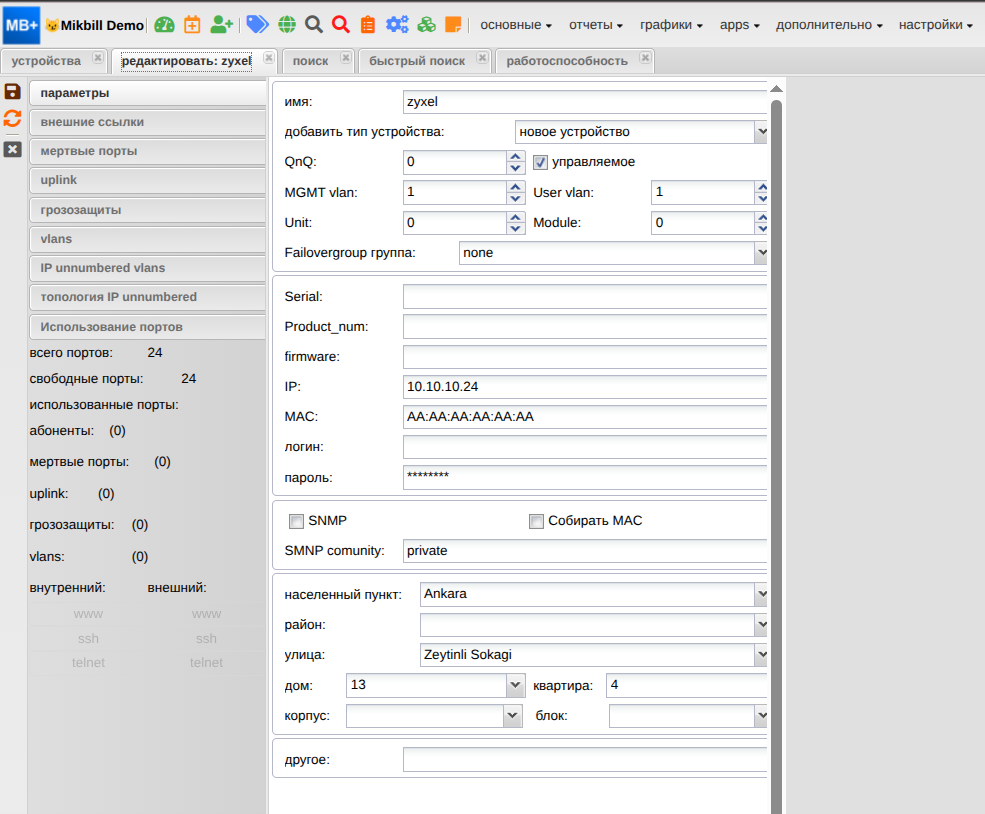

и указываем его MAC-адресс

что мы создали ранее (TP-Link 8)

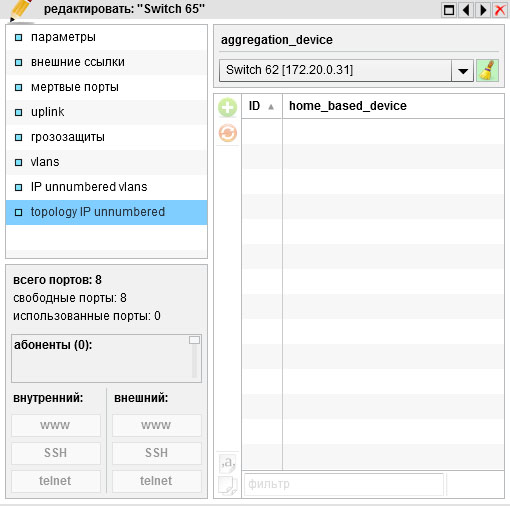

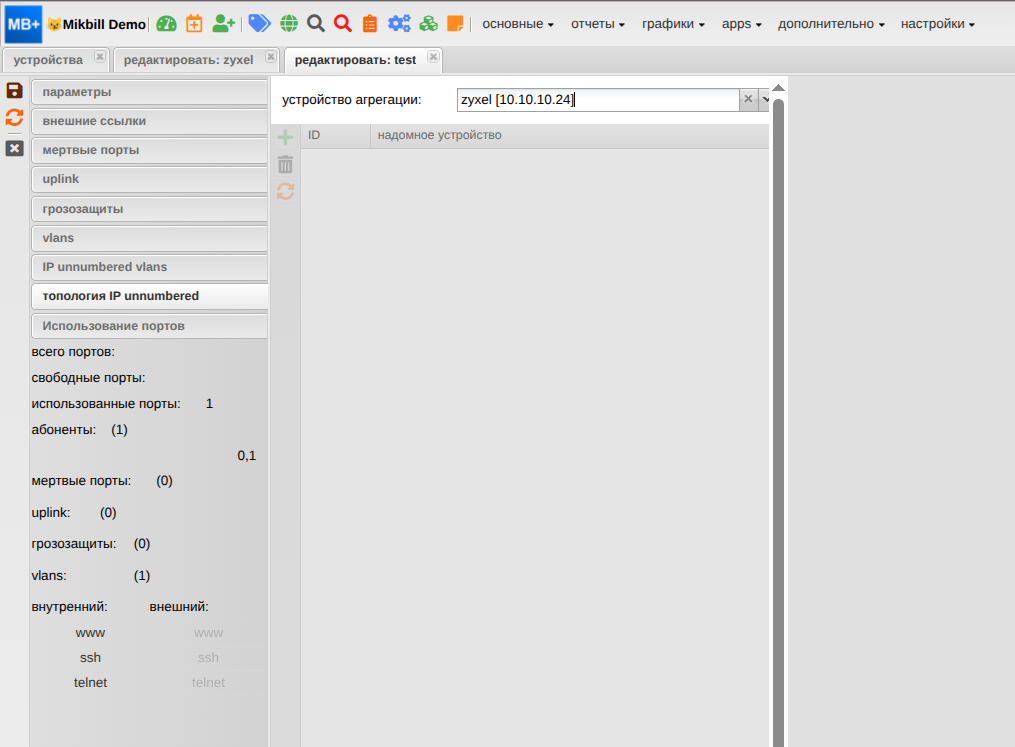

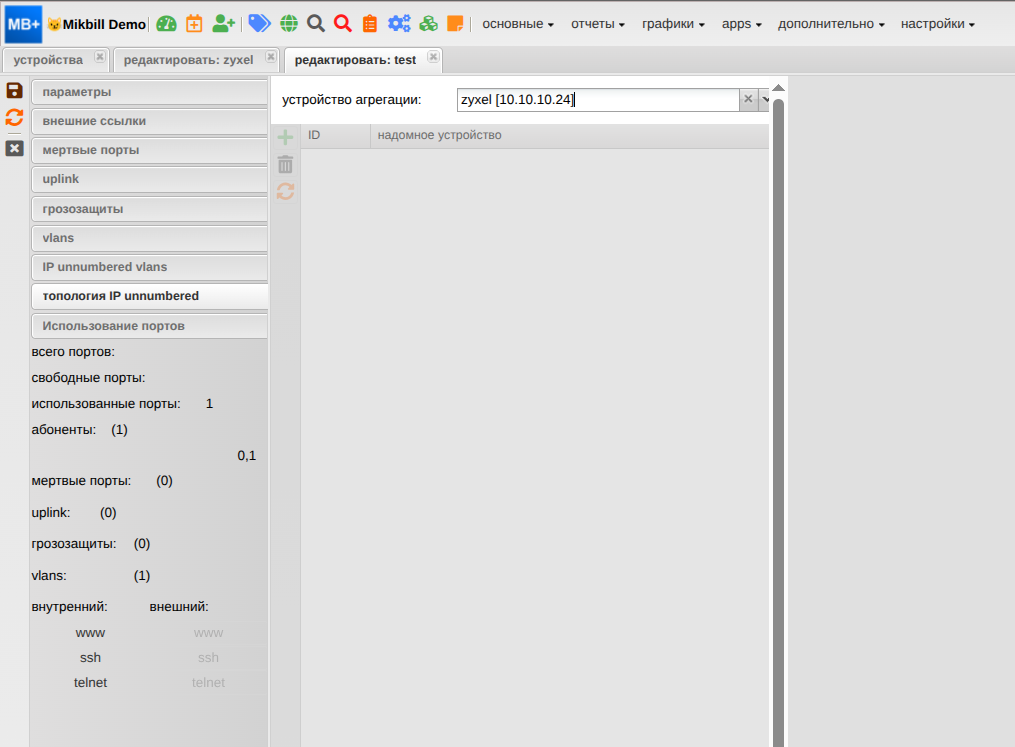

В этом же свиче("надомный") открываем вкладку "topology IP Unnumbered" и указываем свич агрегации

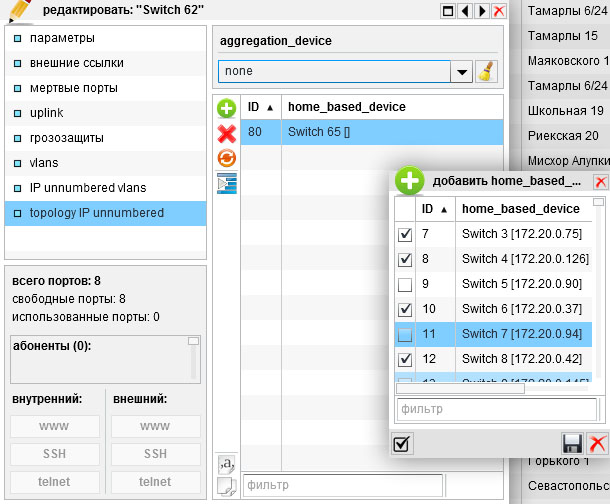

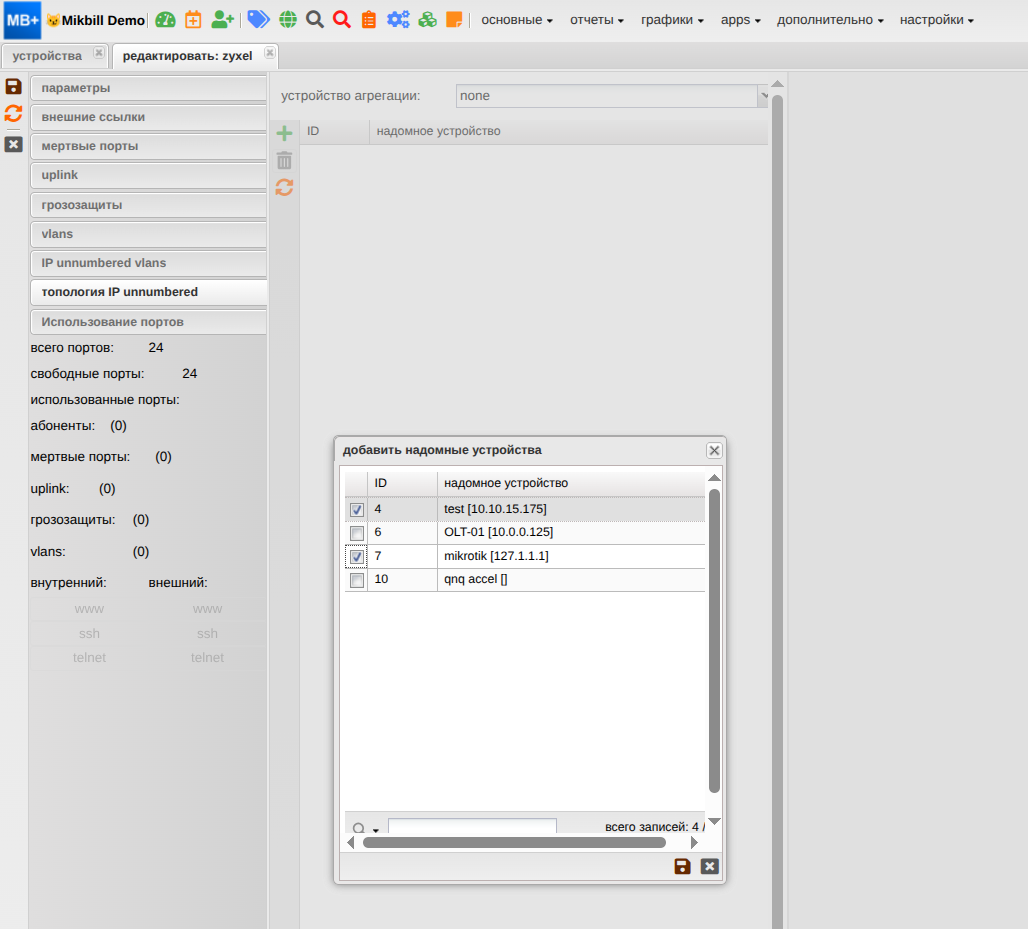

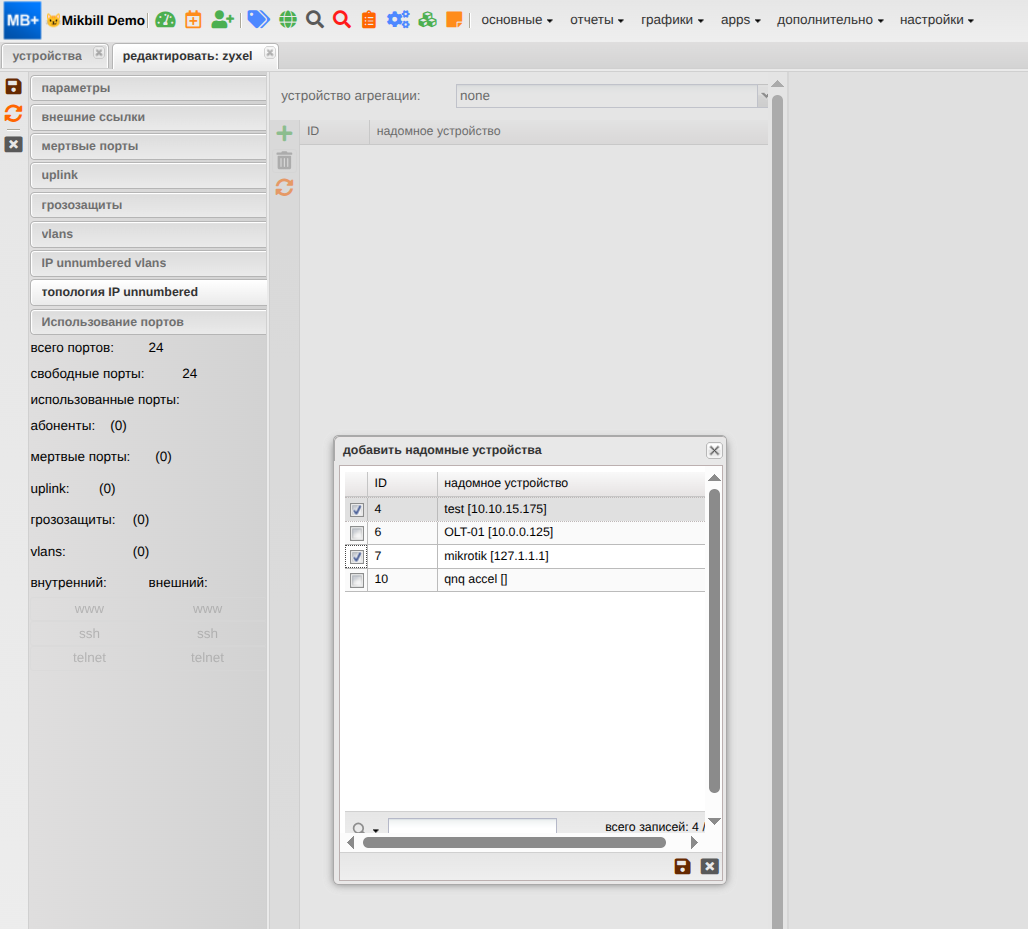

открываем свич агрегации , в нем вкладку "topology IP Unnumbered" и жмем + чтобы увидеть список свичей на более нижний уровень. Так можно более удобно указать большой список свичей для "надомного" уровня.

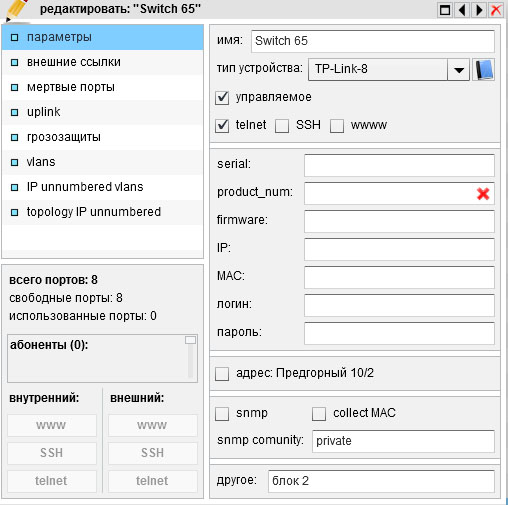

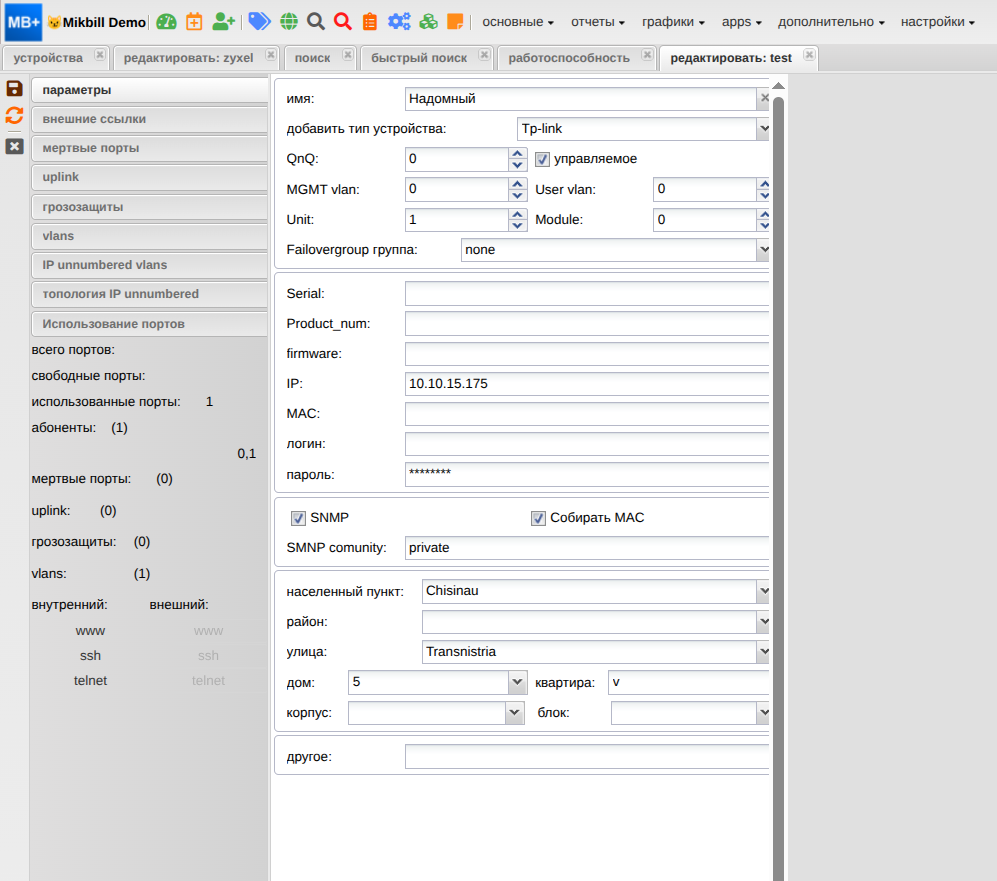

 Открываем наш "надомный" свич что мы создали ранее (TP-Link 8)

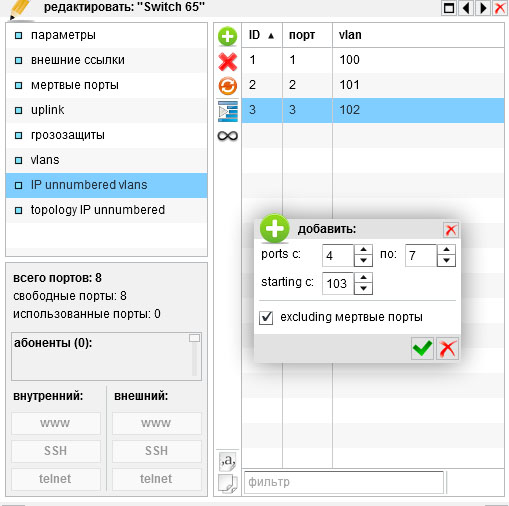

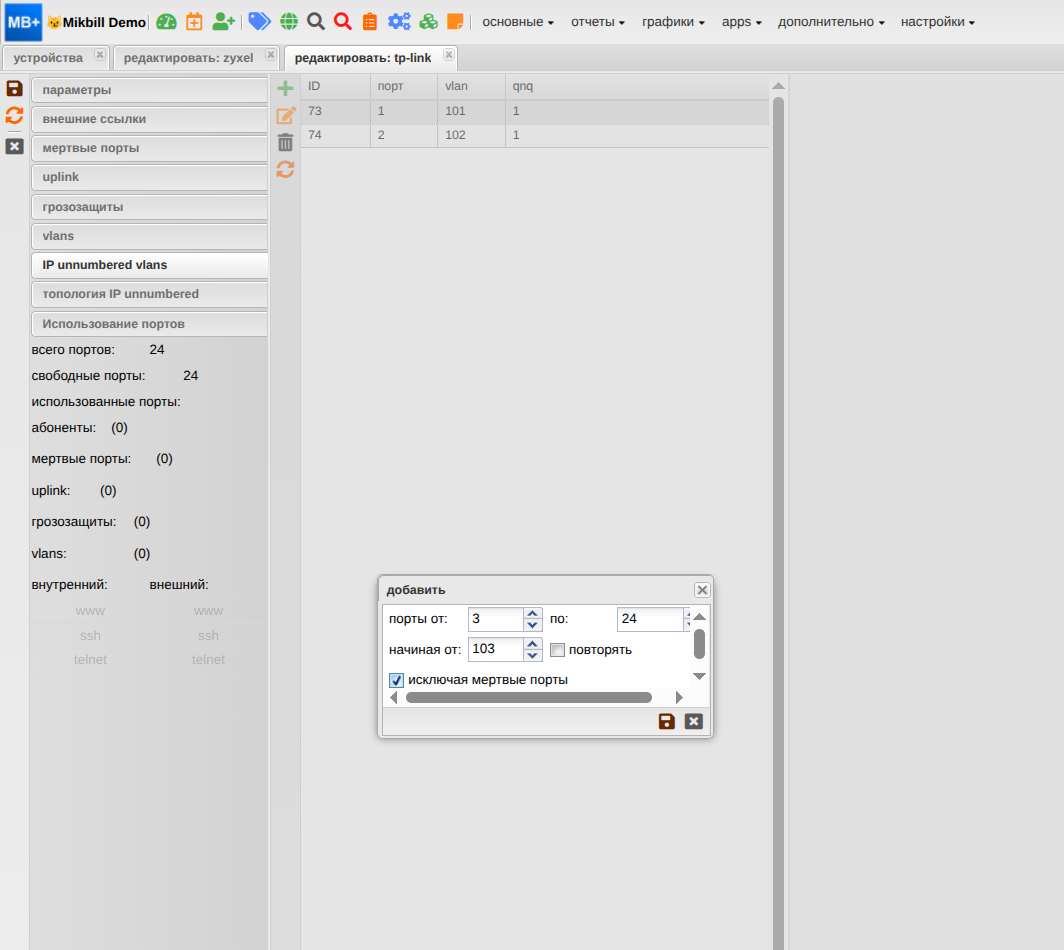

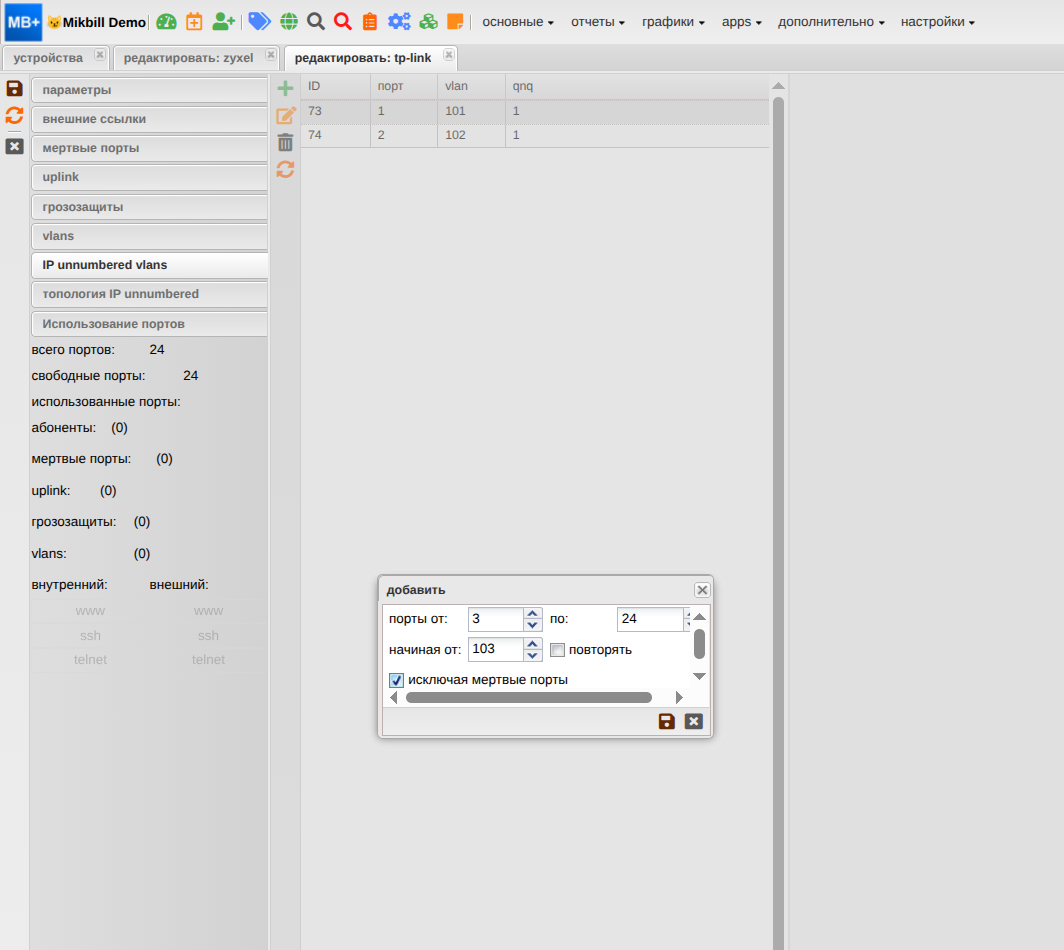

 Открываем вкладку "IP unnumbered vlans"
 и добавляем через + vlan которые будут указаны в настройках этого свича.

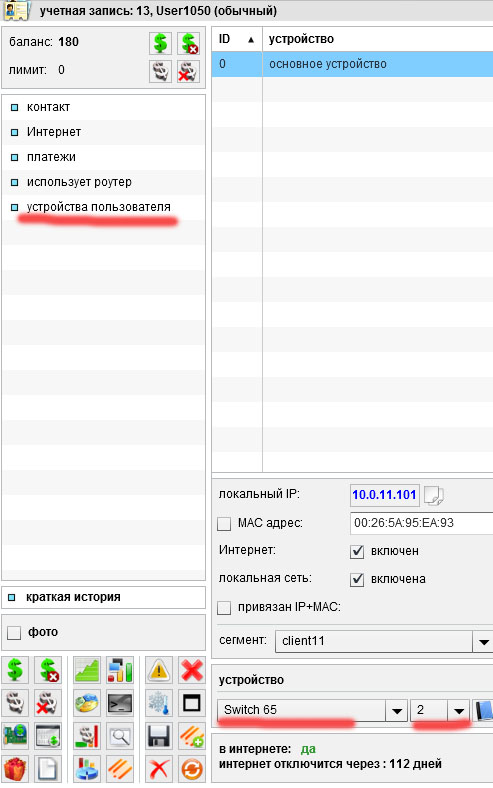

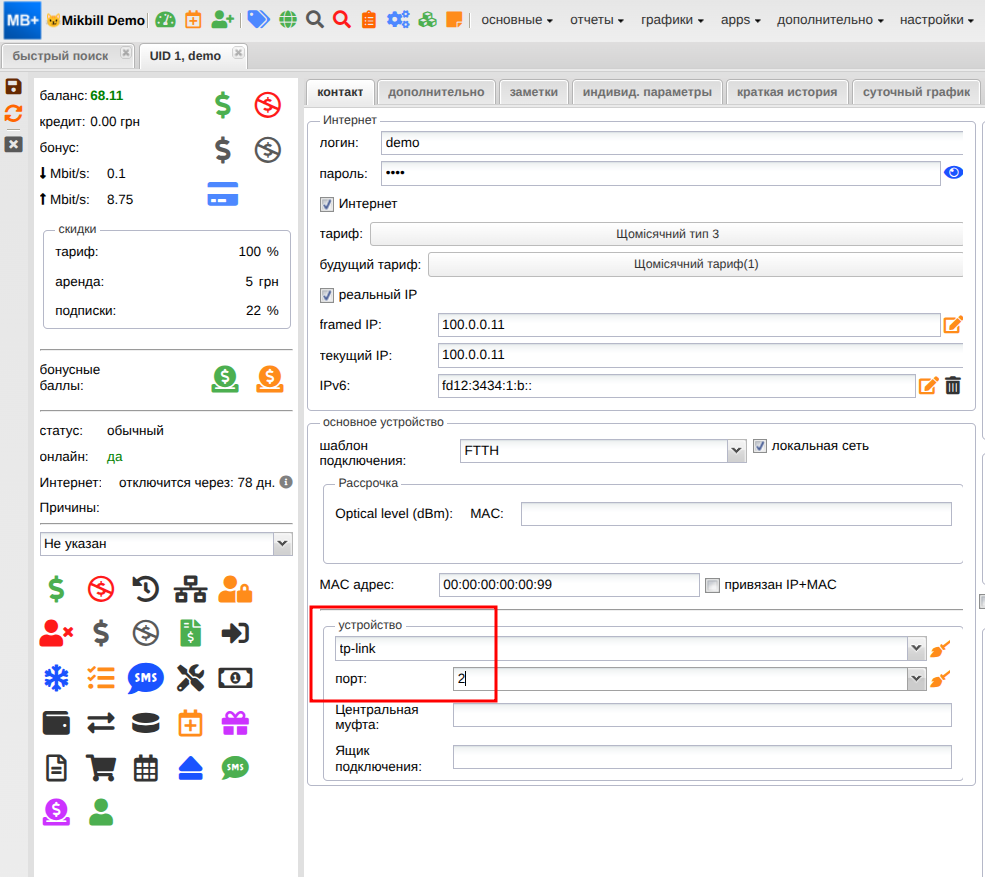

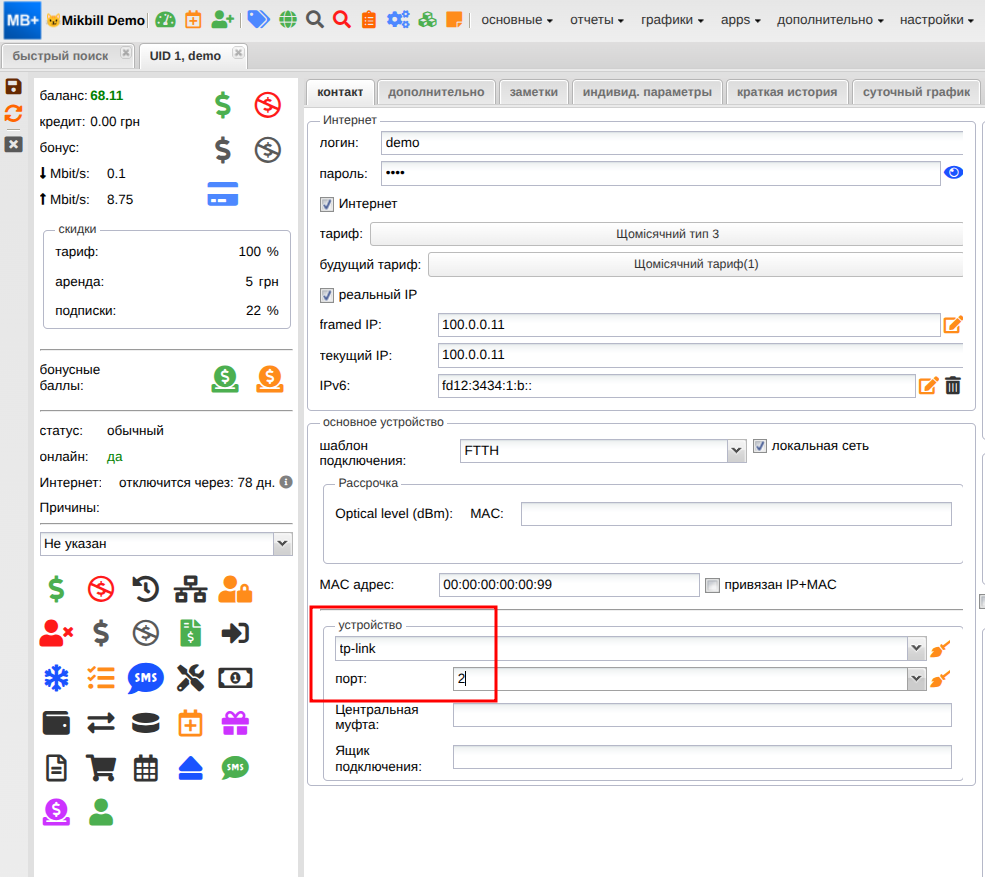

Т е конечный исполнитель, ваша тех. поддержка или монтажник должны всего лишь указать свич и порт куда воткнули абонента и ни о чем более не знать. Система автоматически зарегистрирует какой у абонента MAC ( занесет в лог) и выдаст ему IP и настройки
